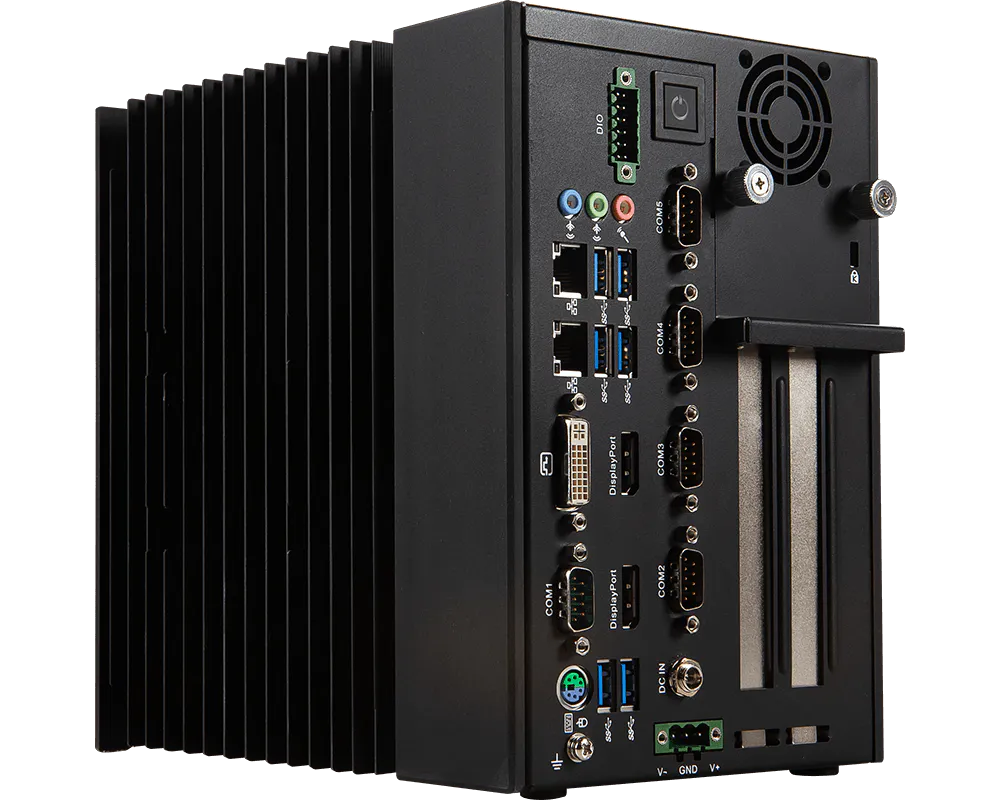

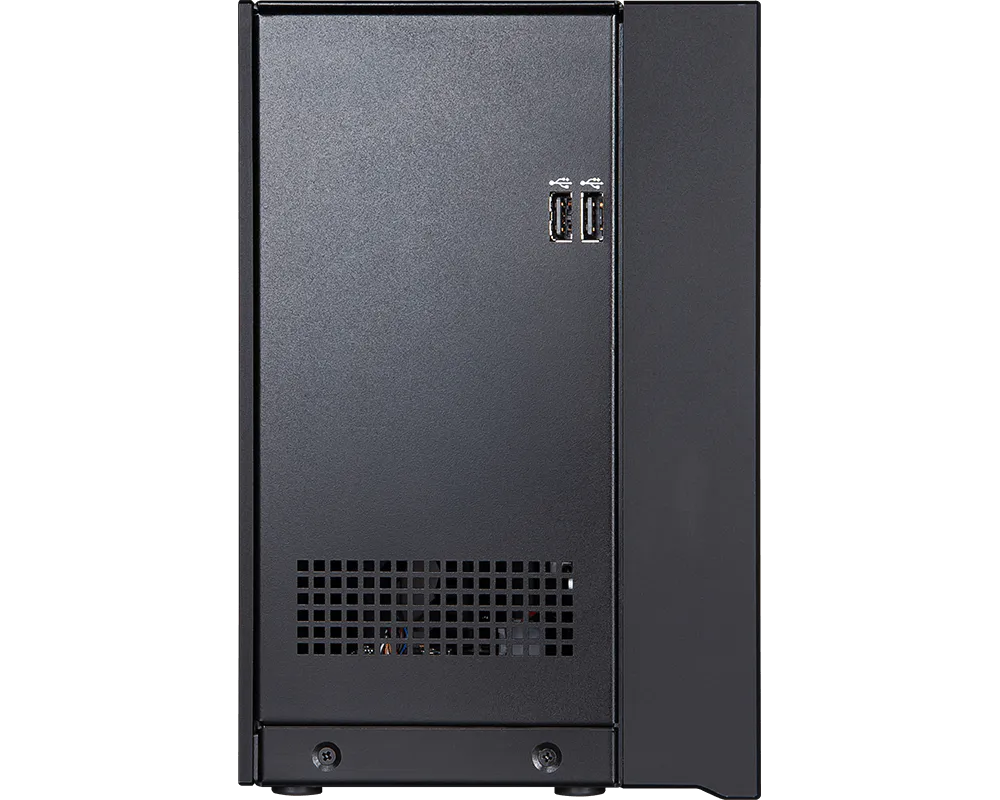

Мощный безвентиляторный Box PC на базе процессоров Intel® 7/6 поколения Core™ i — надежное, масштабируемое и универсальное решение
- Процессоры Intel® 7/6 поколения: Core™ i7/i5/i3, Pentium®, Celeron®.
- Безвентиляторное исполнение для процессоров Intel® 7/6 поколения с TDP до 35 Вт.
- Три независимых дисплея: DisplayPort и DVI‑I.
- Широкий диапазон входного напряжения питания: 9–36 В DC.
- Поддержка режима питания AT.
- Опциональный модуль системного вентилятора (для процессоров до 65 Вт).
- Варианты слотов расширения:

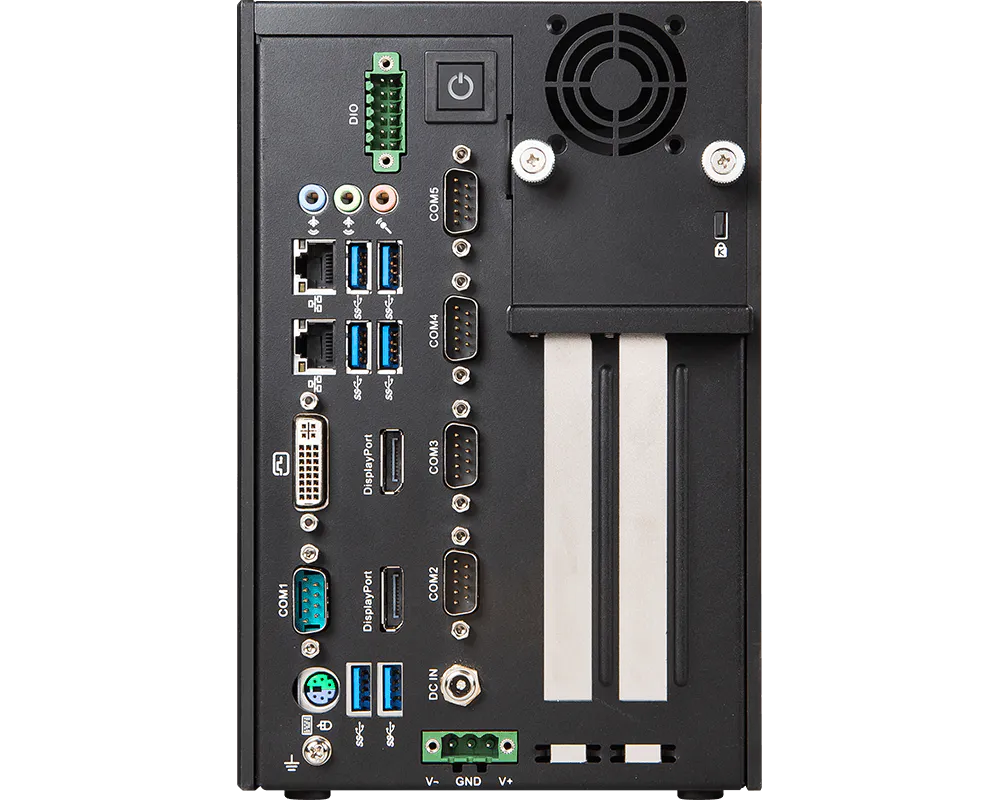

– 2 слота: 1×PCIe x16, 1×PCI;

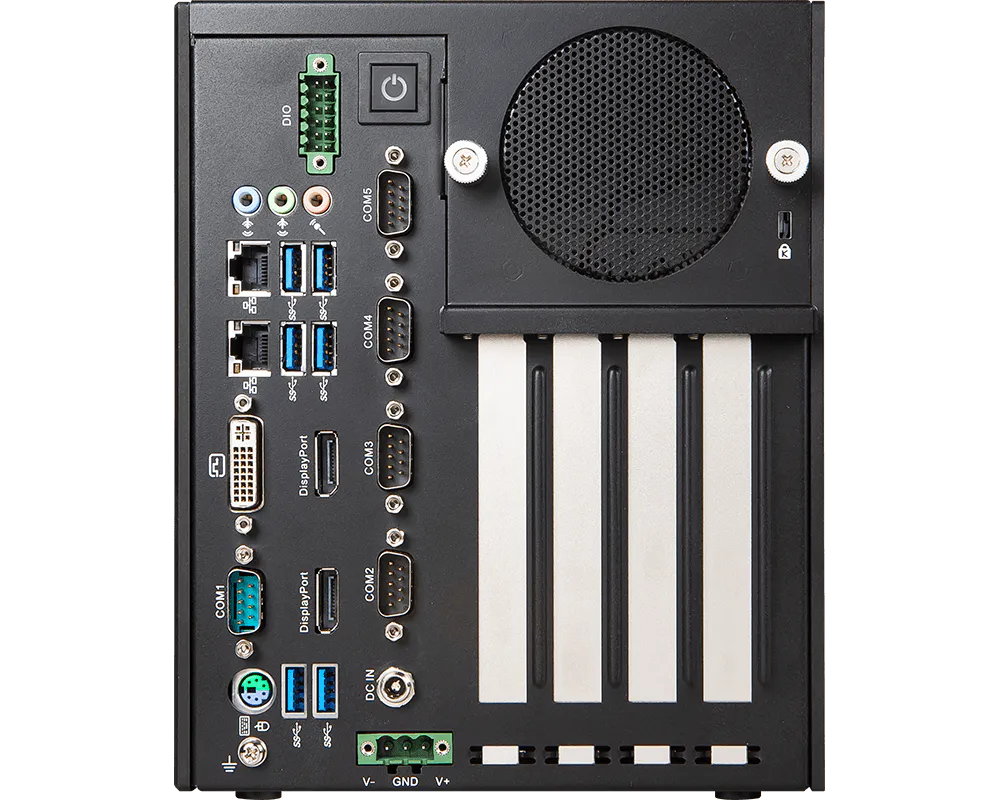

– 4 слота: 1×PCIe x16, 3×PCI;
– 2×PCIe x8, 2×PCI. - Крышка для удобного доступа к компонентам (CPU, HDD, память, CFast, слоты расширения).
- GPIO с поддержкой напряжения 5–24 В для задач автоматизации.
- Поддержка плат сбора данных (DAQ), видеозахвата и встраиваемых VGA-карт в слотах PCIe.
- Виброустойчивая и ударопрочная конструкция в соответствии с IEC 60068-2.
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
 |
|||||||||||||||||||
| ‧ Процессор | Модель CPU | Процессоры Intel® 7/6 поколения для настольных ПК (Kaby Lake/Skylake): Core™ i7/i5/i3, Celeron®, Pentium®, до 65 Вт | |||||||||||||||||
| Частота | 2,3–3,9 ГГц (в зависимости от процессора) | ||||||||||||||||||
| Кэш L2 | 2–8 МБ (в зависимости от процессора) | ||||||||||||||||||
| Тип процессора | LGA 1151 | ||||||||||||||||||
| Чипсет | Intel® Q170 Express / Intel® C236 Express | ||||||||||||||||||
| BIOS | AMI | ||||||||||||||||||
| ‧Память | Тип | Двухканальная DDR4 (не‑ECC) 2133/2400 МГц для Q170 Двухканальная DDR4 (ECC) 2133/2400 МГц для C236 |
|||||||||||||||||
| Макс. объем | До 32 ГБ | ||||||||||||||||||
| Слоты | 2 x 260‑контактных SO-DIMM | ||||||||||||||||||
| ‧Графика | Контроллер | Intel® HD Graphics | |||||||||||||||||
| Видеопамять | Разделяемая системная память до 1,7 ГБ SDRAM | ||||||||||||||||||
| Независимые дисплеи | 3 | ||||||||||||||||||
| Характеристики интерфейсов | DisplayPort: до 3840 x 2160 @60 Гц DVI‑I: до 1920 x 1200 @60 Гц |
||||||||||||||||||
| ‧Сеть | Контроллер | 1 x Intel® I219 GbE-PHY LAN (поддержка Intel AMT) 1 x Intel® I210-AT GbE LAN |
|||||||||||||||||
| ‧Аудио | Контроллер | Realtek® ALC887 HD Audio Codec | |||||||||||||||||
| ‧Мониторинг | Watchdog Timer | 256‑уровневый сторожевой таймер | |||||||||||||||||
| Smart Fan | Нет | ||||||||||||||||||
| ‧TPM | Контроллер | Infineon SLB9665TT 2.0 | |||||||||||||||||
| ‧Слоты расширения | PCIe x16 | 1 | — | 1 | |||||||||||||||
| PCIe x8 | — | 2 | — | ||||||||||||||||
| PCIe x4 | Нет | ||||||||||||||||||
| PCIe x1 | Нет | ||||||||||||||||||
| PCI | 3 | 2 | 1 | ||||||||||||||||
| M.2 | Нет | ||||||||||||||||||
| Mini-PCIe | Нет | 1 x полноразмерный (совмещен с mSATA) | |||||||||||||||||
| ‧Накопители | SATA | 2 x 2.5" HDD/SSD | |||||||||||||||||
| mSATA | Нет | 1 | |||||||||||||||||
| CFast | 1 | ||||||||||||||||||
| CompactFlash | Нет | ||||||||||||||||||
| ‧Интерфейсы ввода-вывода | RJ-45 | 2 | |||||||||||||||||
| PoE | Нет | ||||||||||||||||||
| Аудио | 1 x вход микрофона, 1 x линейный выход, 1 x линейный вход | ||||||||||||||||||
| USB | 6 x USB 3.0 5 x USB 2.0 (один порт с ключом безопасности) |
||||||||||||||||||
| COM-порты | 5 x COM-портов COM1–2: RS-232/422/485, 0 В / 5 В / 12 В COM3–5: RS-232, 0 В |
||||||||||||||||||
| Parallel | Нет | ||||||||||||||||||
| PS/2 | 1 | ||||||||||||||||||
| GPIO | 8 бит (4 x GPI, 4 x GPO), 5–35 В, изоляция 1,5 кВ | ||||||||||||||||||
| CANbus | Нет | ||||||||||||||||||
| HDMI™ | Нет | ||||||||||||||||||
| LVDS | Нет | ||||||||||||||||||
| DVI | 1 (DVI‑I) | ||||||||||||||||||
| DisplayPort | 2 | ||||||||||||||||||
| VGA | Нет | ||||||||||||||||||
| Антенна | Нет | ||||||||||||||||||
| ‧ Питание | DC-вход | 9–36 В DC, широкий диапазон, разъем с фиксацией (GND, V-, V+) | |||||||||||||||||
| AC-вход | Нет | ||||||||||||||||||
| ‧ Условия эксплуатации | Степень защиты IP | IP20 | |||||||||||||||||
| Рабочая температура | от –10 до 50°C с промышленным DC-питанием для процессоров до 35 Вт от –10 до 40°C с модулем вентилятора для процессоров до 65 Вт |
||||||||||||||||||
| Рабочая влажность | 10–90%, без конденсата | ||||||||||||||||||
| Температура хранения | от –20 до 80°C | ||||||||||||||||||
| Влажность при хранении | 10–90%, без конденсата | ||||||||||||||||||
| Вибрация | Рабочая, IEC 60068-2-64: 1.5 Grms, случайная, 5–500 Гц, 1 час/ось (с HDD/SSD) | ||||||||||||||||||
| Ударопрочность | Рабочая, IEC 60068-2-27: 50G, полусинусоидальный, 11 мс (с HDD/SSD) | ||||||||||||||||||
| ‧ Физические характеристики | Размеры | 217 x 226 x 176 мм | 217 x 226 x 143 мм | ||||||||||||||||
| Вес | 4,8 кг | 4,4 кг | |||||||||||||||||
| Крепление | Настенное | ||||||||||||||||||
| ‧ Сертификация | ЭМС | FCC Class A, CE, RCM, VCCI, BSMI | |||||||||||||||||
| Безопасность | UL | ||||||||||||||||||
| ‧ Платформа ПО | Поддерживаемые ОС | Windows 7 (32/64‑разр.) (только для Skylake‑S) Windows 8.1 (64‑разр.) (только для Skylake‑S) Windows 10 (64‑разр.) |
|||||||||||||||||
 |
|||||||||||||||||||
| ‧ Артикул | Описание | ||||||||||||||||||
| 939-9A76-001 | Q170, PCIe x16 + 3 PCI, без логотипа MSI, CPU, HDD и памяти | ||||||||||||||||||
| 939-9A76-002 | Q170, 2 x PCIe x8 + 2 PCI, без логотипа MSI, CPU, HDD и памяти | ||||||||||||||||||
| 939-9A76-003 | Q170, PCIe x16 + PCI, без логотипа MSI, CPU, HDD и памяти | ||||||||||||||||||
| 939-9A76-004 | C236, PCIe x16 + PCI, без логотипа MSI, CPU, HDD и памяти | ||||||||||||||||||
 |
|||||||||||||||||||
| ‧ Артикул | Описание | 939-9A76-001 | 939-9A76-002 | 939-9A76-003 | 939-9A76-004 | ||||||||||||||
| 309-9A51214-MF1 | Пластиковый держатель HDD | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E22-9A66290-LA2 | Металлический кронштейн HDD | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E22-9A66260-LA2 | Кронштейн PCI | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E22-9A66200-LA2 | Кронштейн для настенного крепления | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E24-9A66030-K23 | Пластиковые анкеры | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E24-9A35010-K23 | Кабельные стяжки | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E26-9A66031-F49 | Термопрокладка для HDD | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E26-9A66040-F49 | Термопрокладка для процессора | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E41-1306023-P65 | Винты для настенного крепления | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E43-1305046-P65 | Винты PCI | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| E45-140K001-P65 | Винты для пластиковых анкеров | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| N94-03M0091-SR2 | Промышленный разъем питания DC | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| NA1-2060011-SR2 | Разъем GPIO | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| K1D-1008317-V03 | Кабель SATA 1 | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| K1D-1008318-V03 | Кабель SATA 2 | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| K1D-3008049-V03 | Кабель питания SATA | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
| — | DVD-диск с драйверами и руководством | ✓ | ✓ | ✓ | ✓ | ||||||||||||||
 |
|||||||||||||||||||
| ‧ Артикул | Описание | ||||||||||||||||||
| S93-0404420-S14 | Адаптер питания 180 Вт | ||||||||||||||||||
| K33-3001111-I45 | Кабель питания (тип TWN) | ||||||||||||||||||
| E33-0602670-PC6 | Модуль вентилятора на 2 слота | ||||||||||||||||||
| E33-0602150-PC6 | Модуль вентилятора на 4 слота | ||||||||||||||||||
Технические характеристики продукта
- Номер детали
- MS-9A76
Ordering Information
- Part Number
- Description
- 939-9A76-001
- Q170, PCIe x16+3PCI, Without msi logo, CPU, HDD & memory
- 939-9A76-002
- Q170, 2PCIe x8+2PCI, Without msi logo, CPU, HDD & memory
- 939-9A76-003
- Q170, PCIe x16+PCI, Without msi logo, CPU, HDD & memory
- 939-9A76-004
- C236, PCIe x16+PCI, Without msi logo, CPU, HDD & memory
Packing List
- Part Number
- Description
- 939-9A76-001
- 939-9A76-002
- 939-9A76-003
- 939-9A76-004
- 309-9A51214-MF16
- HDD Plastic
- 2
- 2
- 2
- 2
- E22-9A66290-LA2
- HDD metal bracket
- 2
- 2
- 2
- 2
- E22-9A66260-LA2
- PCI bracket
- 4
- 4
- 2
- 2
- E22-9A66200-LA2
- Wall mount bracket
- 2
- 2
- 2
- 2
- E24-9A66030-K23
- PLASTIC CONICAL ANCHORS
- 4
- 4
- 4
- 4
- E24-9A35010-K23
- Cable Ties
- 3
- 3
- 3
- 3
- E26-9A66031-F492
- HDD Thermal Pad
- 2
- 2
- 2
- 2
- E26-9A66040-F495
- CPU Thermal PAD
- 1
- 1
- 1
- 1
- E41-1306023-P65
- Wall mount Screw
- 6
- 6
- 6
- 6
- E43-1305046-P655
- PCI screw
- 8
- 8
- 4
- 4
- E45-140K001-P65
- PLASTIC CONICAL ANCHORS Screw
- 4
- 4
- 4
- 4
- N94-03M0091-SR2
- Power industrial DC Connector
- 1
- 1
- 1
- 1
- NA1-2060011-SR2
- GPIO Connector
- 1
- 1
- 1
- 1
- K1D-1008317-V03
- SATA1 Cable
- 1
- 1
- 1
- 1
- K1D-1008318-V03
- SATA2 Cable
- 1
- 1
- 1
- 1
- K1D-3008049-V03
- ATA Power Cable
- 1
- 1
- 1
- 1
- -
- Driver/Manual DVD
- 1
- 1
- 1
- 1
Optional Item
- Part Number
- Description
- S93-0404420-S14
- 180W Adaptor
- K33-3001111-I45
- Power cord (TWN type)
- E33-0602670-PC6
- 2slots FAN module
- E33-0602150-PC6
- 4slots FAN module
