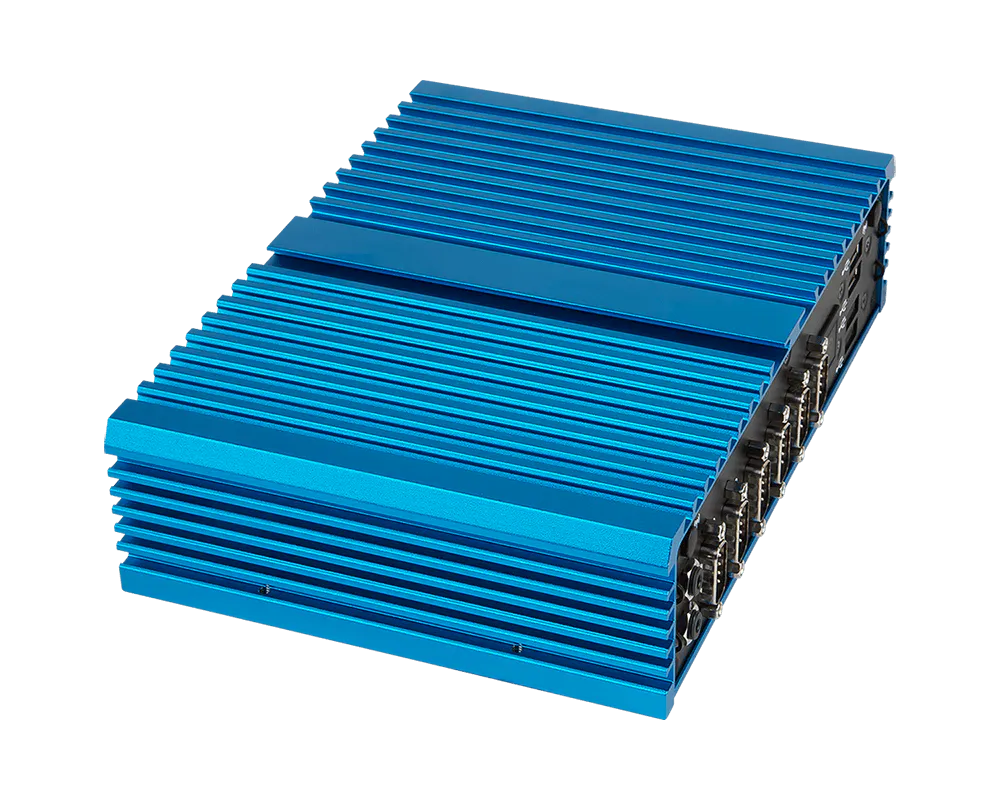

Компактный мини-ПК на базе процессора Intel® серии KBL-U или APL-I для сверхэнергоэффективного безвентиляторного решения
- Сверхнизкое энергопотребление и безвентиляторная конструкция
- Поддержка памяти DDR4 2133 МГц SO-DIMM объёмом до 16 ГБ (для серии KBL-U)
- Поддержка памяти DDR3L 1866/1600 МГц SO-DIMM объёмом до 8 ГБ (для серии APL-I)
- Поддержка рабочего температурного диапазона: от -20 до +70°C (при использовании WT SSD или mSATA для артикула MS-9A89A1)
- 3 независимых дисплея: HDMI™, DP и LVDS/DVI-I (опционально)
- Поддержка 16-битного GPIO (8×GPI; 8×GPO)
- Два порта GbE LAN, 4×USB 3.0, 4×USB 2.0 (серия APL-I поддерживает 2×USB 2.0) и 6 портов COM
- Два слота Mini-PCIe для расширения
- Поддержка входа постоянного тока 12 В~24 В
- 4 отверстия, зарезервированных для подключения антенн
- Сверхнизкое энергопотребление и безвентиляторная конструкция
- Поддержка памяти DDR4 2133 МГц SO-DIMM объёмом до 16 ГБ (для серии KBL-U)
- Поддержка памяти DDR3L 1866/1600 МГц SO-DIMM объёмом до 8 ГБ (для серии APL-I)
- Поддержка рабочего температурного диапазона: от -20 до +70°C (при использовании WT SSD или mSATA для артикула MS-9A89A1)
- 3 независимых дисплея: HDMI™, DP и LVDS/DVI-I (опционально)
- Поддержка 16-битного GPIO (8×GPI; 8×GPO)
- Два порта GbE LAN, 4×USB 3.0, 4×USB 2.0 (серия APL-I поддерживает 2×USB 2.0) и 6 портов COM
- Два слота Mini-PCIe для расширения
- Поддержка входа постоянного тока 12 В~24 В
- 4 отверстия, зарезервированных для подключения антенн
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
 |
||||
| ‧ Процессор | ЦП | MS-9A89-U1 | MS-9A89-A1 | MS-9A89-A2 |
| Intel® KBL-U Core™ i3-7100U Процессор, 2 ядра, 15 Вт |
Intel® Atom™ x7 Процессор E3950 , 4 ядра, 12 Вт |
Intel® Atom™ x5 Процессор E3940, 4 ядра, 9 Вт |
||
| Частота | 2,4 ГГц | 1,6 ГГц ~ 2,0 ГГц | 1,6 ГГц ~ 1,8 ГГц | |
| Кэш L2 | 3 МБ | 2 МБ | ||
| Тип ЦП | BGA | |||
| Чипсет | Интегрирован в процессор | Интегрирован в процессор SoC | ||
| BIOS | AMI | |||
| ‧Память | Технология | Одноканальная DDR4 2133 МГц | Одноканальная DDR3L 1866/1600 МГц | |
| Макс. объём | До 16 ГБ | До 8 ГБ | ||
| Разъём | 1 × 260-контактный SO-DIMM | 1 × 204-контактный SO-DIMM | ||
| ‧Графика | Контроллер | Intel® HD Graphics | ||
| Видеопамять | Общая системная память до 1,7 ГБ SDRAM | |||
| Несколько дисплеев | 3 независимых дисплея | |||
| Интерфейсы дисплея | HDMI™ 1.4 до
4096 × 2160
@24 Гц DP до 3840 × 2160 @60 Гц LVDS до 1920 × 1200 @60 Гц (опционально, через кабель) DVI-I до 1920 × 1200 @60 Гц (опционально, через MS- 99C0) |
HDMI™ до 3840 × 2160 @30 Гц DP до 4096 × 2160 @60 Гц LVDS до 1920 × 1200 @60 Гц (опционально) DVI-I до 1920 × 1200 @60 Гц (опционально) |
||
| ‧Ethernet | Контроллер | 1 × Intel® I210-AT
GbE LAN 1 × Intel® I219-LM GbE LAN PHY |
2 × Intel® I210-IT GbE LAN | 2 × Intel® I210- AT GbE LAN |
| ‧Аудио | Контроллер | Аудиокодек Realtek® ALC887-VD2-CG HD | ||
| ‧Аппаратный мониторинг | Сторожевой таймер | Сторожевой таймер на 256 уровней | ||
| Smart Fan | Есть | |||
| ‧Слот расширения | Mini-PCIe | 2 × полноразмерных (слот Mini-PCIe1 с держателем NANO SIM) (слот Mini-PCIe2, общий с mSATA) |
||
| ‧Накопители | SATA | 1 × отсек для 2,5" HDD/SSD | ||
| mSATA | 1 × половинный (общий с Mini-PCIe) | |||
| ‧Интерфейсы ввода/вывода | RJ-45 | 4 (опционально 2) (LAN1/2 — стандартно, LAN3/4 — опционально) | ||
| PoE | 2 × 802.11af (опционально по запросу) | |||
| Аудио | 1 × Line-out / 1 × Mic-in | |||
| USB | 4 × USB 3.0, 4 × USB 2.0 | 4 × USB 3.0, 2 × USB 2.0 | ||
| Последовательный порт | 6 × портов COM COM1: RS-232/422/485, 0 В/5 В/12 В COM2~6: RS-232, 0 В/5 В/12 В |
|||
| GPIO | 16-битный (8×GPI; 8×GPO), 5 В | |||
| CANbus | 2 × CAN 2.0B (опционально по спецификации) | |||
| HDMI™ | 1 | |||
| LVDS | 1 (опционально) | |||
| DVI | 1 (DVI-I, опционально) | |||
| DisplayPort | 1 | |||
| VGA | Нет | |||
| Антенна | 4 отверстия, зарезервированных для подключения антенн | |||
| ‧Блок питания | Вход постоянного тока | DC-in 12 В~24 В | ||
| ‧Эксплуатационные характеристики | Рабочая температура | -10~+45°C (HDD) -10~+60°C (с WT SSD/mSATA) |
-10~+45°C (HDD) -20~+70°C (с WT SSD/mSATA) |
-10~+45°C (HDD) -10~+60°C (с WT SSD/mSATA) |
| Рабочая влажность | 10 ~ 90%, без конденсата | |||
| Температура хранения | -20 ~ +80°C | |||
| Влажность при хранении | 10 ~ 90%, без конденсата | |||
| Вибрация | Работа: 0,5 Грмс, 5–300 Гц, 3 оси (с HDD) Работа: 5 Грмс, 5–300 Гц, 3 оси (с SSD) |
|||
| Ударные нагрузки | Работа: 3 G, полусинусоида, длительность 11 мс (с HDD) Работа: 30 G, полусинусоида, длительность 11 мс (с SSD) |
|||
| ‧Форм-фактор | Габариты (Ш × Г × В) |
215 × 155 × 55 мм | ||
| Вес | 0,55 кг | |||
| Монтаж | Настенный монтаж (стандарт) / Монтаж на DIN-рейку (стандарт) / Монтаж VESA (опционально по спецификации) | |||
| ‧Сертификация | ЭМС | CE, FCC, VCCI, RCM, BSMI | ||
| Безопасность | BSMI | |||
| ‧Программная платформа | Поддержка ОС | Windows 10 (64-разрядная) Linux Fedora 25 (по запросу) Linux Ubuntu 16.04 (по запросу) |
||
 |
||||
| ‧ Артикул | Описание | |||
| Скоро в продаже | ||||
 |
||||
| ‧ Артикул | Описание | |||
| Скоро в продаже | ||||
Технические характеристики продукта
- Номер детали
- MS-9A89
Ordering Information
- Part Number
- Description
- 939-9A89-001
- MS-9A89\709-9A89-010\829-9A89-004\STD VER 11, BB, FANLESS, KBL-U CPU i3-7100U, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD EU, SINGLE
- 939-9A89-002
- MS-9A89\709-9A89-010\829-9A89-005\STD VER 11, BB, FANLESS, KBL-U CPU i3-7100U, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD USA, SINGLE
- 939-9A89-003
- MS-9A89\709-9A89-020\829-9A89-002\STD VER 11, BB, FANLESS, APL-I CPU E3950, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD EU, SINGLE
- 939-9A89-004
- MS-9A89\709-9A89-020\829-9A89-003\STD VER 11, BB, FANLESS, APL-I CPU E3950, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD USA, SINGLE
- 939-9A89-005
- MS-9A89\709-9A89-030\829-9A89-002\STD VER 11, BB, FANLESS, APL-I CPU E3940, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD EU, SINGLE
- 939-9A89-006
- MS-9A89\709-9A89-030\829-9A89-003\STD VER 11, BB, FANLESS, APL-I CPU E3940, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD USA, SINGLE
- 939-9A89-007
- MS-9A89\709-9A89-040\829-9A89-005\STD VER 11, BB, FANLESS, SKL-U CPU i5-6300U, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD US, SINGLE, For Channel
- 939-9A89-008
- MS-9A89\709-9A89-050\829-9A89-005\STD VER 11, BB, FANLESS, SKL-U CPU i3-6100U, W/O MSI LOGO, BLUE, CD, ADAPTER 19V/65W, POWER CORD US, SINGLE, For Channel
Packing List
- Part Number
- Description
- 939-9A89-001
- 939-9A89-002
- 939-9A89-003
- 939-9A89-004
- 939-9A89-005
- 939-9A89-006
- 939-9A89-007
- 939-9A89-008
- G71-SEDC185-N56
- MS-9A89-U Series Driver DVD
- 1
- 1
- 1
- 1
- G71-SEDC184-N56
- MS-9A89-A Series Driver DVD
- 1
- 1
- 1
- 1
- K33-3001020-I45
- Power Cord, US, 1800mm
- 1
- 1
- 1
- 1
- 1
- K33-3001021-I45
- Power Cord, EU, 1800mm
- 1
- 1
- 1
- K1D-3012009-V03
- SATA Cable with Power, 150mm
- 1
- 1
- 1
- 1
- 1
- 1
- 1
- 1
- S93-0401780-S14
- Adaptor 19V/65W
- 1
- 1
- 1
- 1
- 1
- 1
- 1
- 1
- E22-9A59010-LA2
- Wall Mounting Bracket
- 2
- 2
- 2
- 2
- 2
- 2
- 2
- 2
- E49-1065009-P65
- Screw for Wall Mounting
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- E25-9B01030-K23
- Rubber for Wall Mounting
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- NA1-1020051-PC1
- Phoenix Terminal Plugged
- 2
- 2
- 2
- 2
- 2
- 2
- 2
- 2
- E49-1303007-P65
- Screw for HDD
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- E24-9B02010-P09
- DIN Rail
- 2
- 2
- 2
- 2
- 2
- 2
- 2
- 2
- E41-1356002-P65
- Screw for DIN Rail
- 4
- 4
- 4
- 4
- 4
- 4
- 4
- 4
Optional Item
- Part Number
- Description
- S51-0800140-I69
- Dual LAN Expansion Module (Wide Temperature)
- 51-0800130-I69
- Dual LAN Expansion Module (Normal Temperature)
- 919-99C0-102
- LVDS/DVI-I Converter Board (MS-99C0)
- S93-0406560-S14
- Adaptor 19V/90W
- K19-3040087-V03
- LVDS Cable
- E22-9A95080-C22
- VESA Mounting
