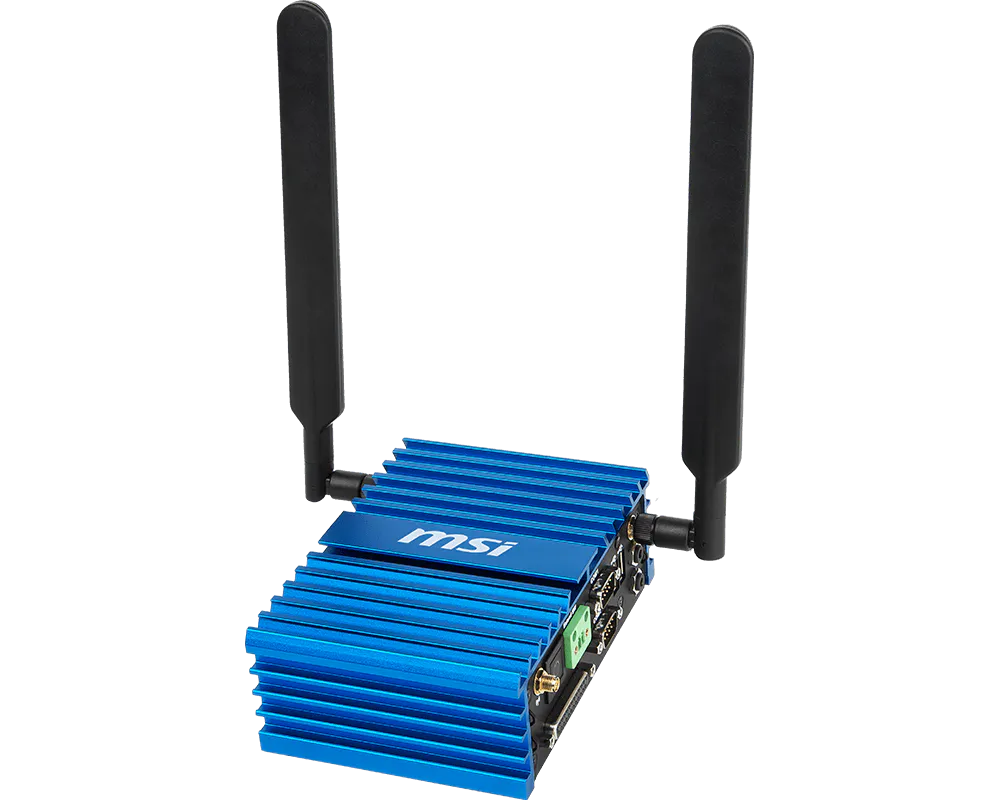

Компактный мини-ПК размером с ладонь на базе платформы Intel® Apollo Lake Series SoC для сверхэнергоэффективного безвентиляторного решения
- Сверхнизкое энергопотребление и безвентиляторная конструкция
- Поддержка рабочего температурного диапазона: от -20 до +70°C (при использовании WT SSD / mSATA)
- Поддержка распаянной на плате памяти 4 ГБ LPDDR4-2133/2400 МГц
- Поддержка 2 или 3 независимых дисплеев через интерфейсы HDMI™, Mini-DP и LVDS/DVI-I (опционально)
- Поддержка 16-битного GPIO (8×GPI; 8×GPO), 5 В
- Несколько портов GbE LAN, 2 порта USB 3.0, 2 порта USB 2.0 и 2 порта COM
- Поддержка гибкого входа постоянного тока 12 В
- Соответствие стандарту IEC 61373, класс монтажа А (для подвижного состава)
- Соответствие стандартам EN60068-2-1, EN60068-2-2, EN60068-2-30
- 4 отверстия, зарезервированных для подключения антенн
- Сверхнизкое энергопотребление и безвентиляторная конструкция
- Поддержка рабочего температурного диапазона: от -20 до +70°C (при использовании WT SSD / mSATA)
- Поддержка распаянной на плате памяти 4 ГБ LPDDR4-2133/2400 МГц
- Поддержка 2 или 3 независимых дисплеев через интерфейсы HDMI™, Mini-DP и LVDS/DVI-I (опционально)
- Поддержка 16-битного GPIO (8×GPI; 8×GPO), 5 В
- Несколько портов GbE LAN, 2 порта USB 3.0, 2 порта USB 2.0 и 2 порта COM
- Поддержка гибкого входа постоянного тока 12 В
- Соответствие стандарту IEC 61373, класс монтажа А (для подвижного состава)
- Соответствие стандартам EN60068-2-1, EN60068-2-2, EN60068-2-30
- 4 отверстия, зарезервированных для подключения антенн
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
 |
|||||
| ‧ Процессор | ЦП | MS-9A79-A1 | MS-9A79-A2 | ||
| Процессор Intel® Atom™ x5 E3940, 4 ядра, 9,5 Вт |
Процессор Intel® Celeron® N3350, 2 ядра, 6 Вт |
||||
| Частота | 1,6 ГГц с повышением до 1,8 ГГц | 1,1 ГГц с повышением до 2,4 ГГц | |||
| Кэш L2 | 2 МБ | ||||
| Тип ЦП | BGA | ||||
| Чипсет | Интегрирован в SoC | ||||
| BIOS | AMI | ||||
| ‧Память | Технология | Двухканальная LPDDR4-2133 | Двухканальная LPDDR4-2400 | ||
| Макс. объём | До 4 ГБ | ||||
| Разъём | Нет | ||||
| ‧Графика | Контроллер | Intel® HD Graphics | |||
| Видеопамять | Общая системная память до 1,7 ГБ SDRAM | ||||
| Несколько дисплеев | 2 или 3 независимых дисплея | ||||
| Интерфейсы дисплея | HDMI™ до 3840 × 2160 @30 Гц |
||||
| ‧Ethernet | Контроллер | 2 × Intel® I210-IT GbE LAN | 2 × Intel® I211-AT GbE LAN | ||
| ‧Аудио | Контроллер | Аудиокодек Realtek® ALC887-VD2-CG HD | |||
| ‧Аппаратный мониторинг | Сторожевой таймер | Сторожевой таймер на 256 уровней | |||
| Smart Fan | Нет | ||||
| ‧TPM | Контроллер | Контактная колодка | |||
| ‧Слот расширения | Mini-PCIe | 1 × полноразмерный (с держателем NANO SIM) 1 × половинный (общий с mSATA) |
|||
| ‧Накопители | SATA | 1 × отсек для 2,5" HDD/SSD | |||
| mSATA | 1 × половинный (общий с Mini-PCIe) | ||||
| CompactFlash | Нет | ||||

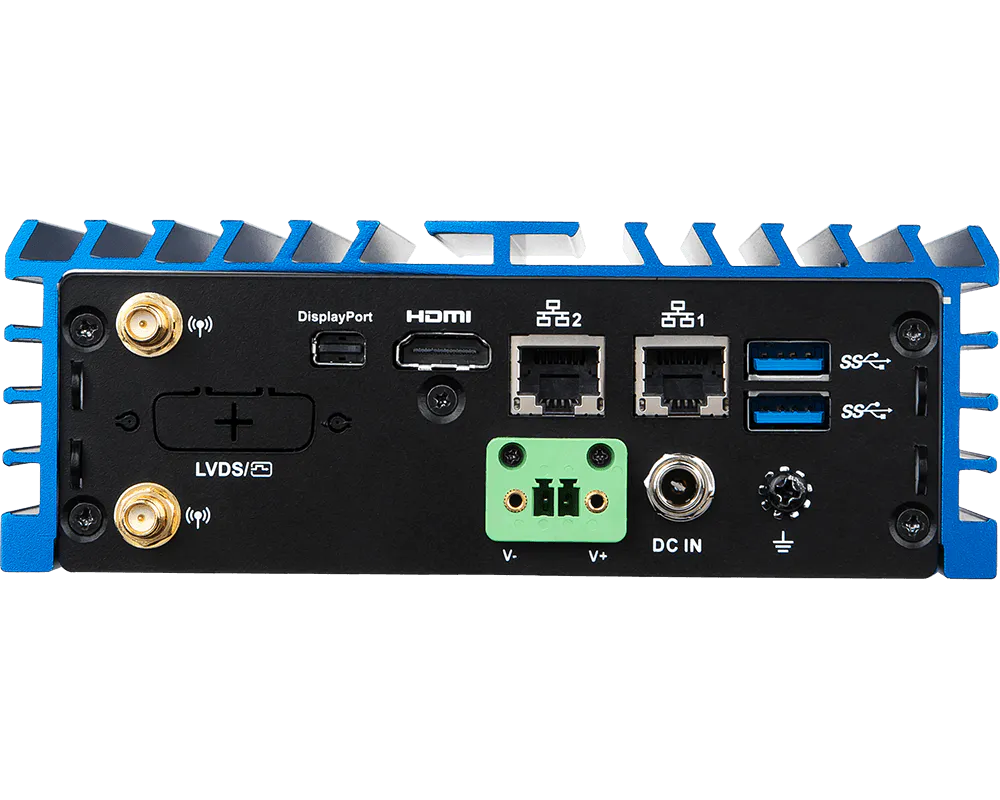

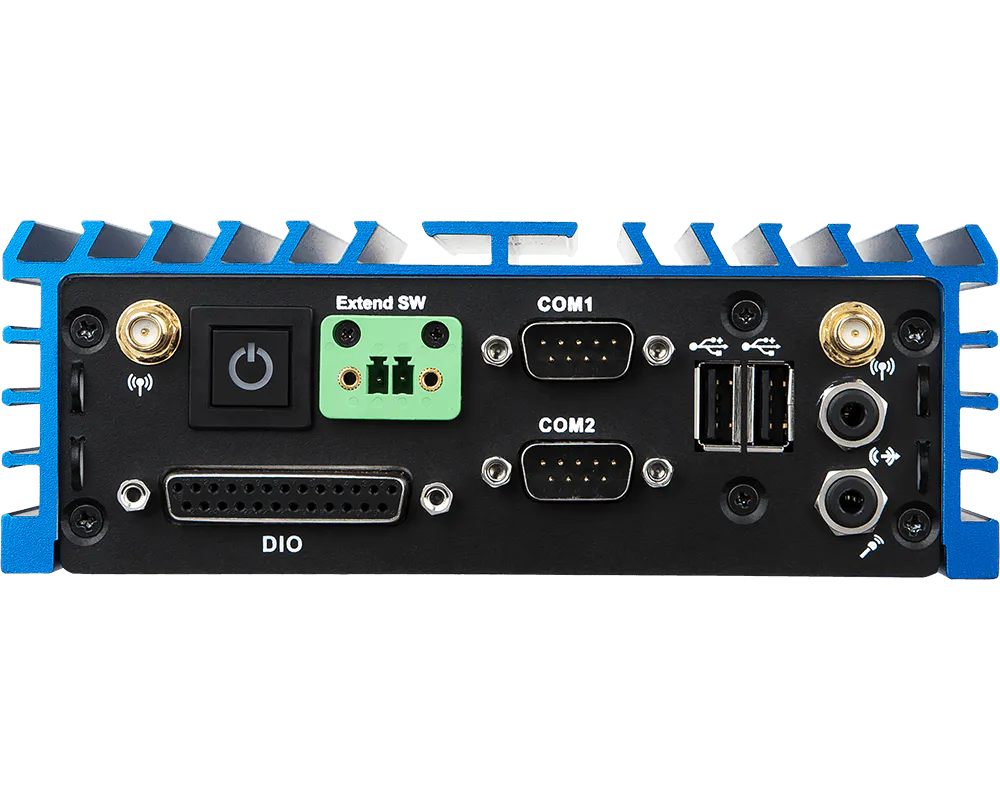

| ‧Интерфейсы ввода/вывода | RJ-45 | 2 | |||
| Аудио | 1 × Line-out 1 × Mic-in |
||||
| USB | 2 × USB 3.0 2 × USB 2.0 |
||||
| Последовательный порт | 2 × порта COM COM1: RS-232/422/485, 0 В/5 В/12 В COM2: RS-232/422/485, 0 В/5 В/12 В |
||||
| GPIO | 16-битный (8×GPI; 8×GPO), 5 В | ||||
| CANbus | Нет | ||||
| HDMI™ | 1 | ||||
| LVDS | 1 (опционально по спецификации) | ||||
| DVI | 1 (DVI-I, опционально по спецификации) | ||||
| DisplayPort | 1 (Mini-DP) | ||||
| VGA | Нет | ||||
| Антенна | 4 отверстия, зарезервированных для подключения антенн | ||||
| ‧Блок питания | Вход постоянного тока | Разъём DC-in 12 В (5,5 мм/2,5 мм) / Съёмный разъём Phoenix с фиксатором (поддержка защиты OCP/OVP) |
|||
| Вход переменного тока | Нет | ||||
| ‧Эксплуатационные характеристики | Рабочая температура | -10 ~ +45°C (HDD) -20 ~ +70°C (с WT SSD/mSATA) |
-10 ~ +45°C (HDD) -10 ~ +60°C (SSD/mSATA) |
||
| Рабочая влажность | 10 ~ 90%, без конденсата | ||||
| Температура хранения | -40 ~ +80°C | -20 ~ +80°C | |||
| Влажность при хранении | 10 ~ 90%, без конденсата | ||||
| Вибрация | IEC61373, категория 1, класс A | ||||
| Ударные нагрузки | IEC61373, категория 1, класс A | ||||
| ‧Форм-фактор | Габариты | 155 × 110 × 55 мм | |||
| Вес | 1,1 кг | ||||

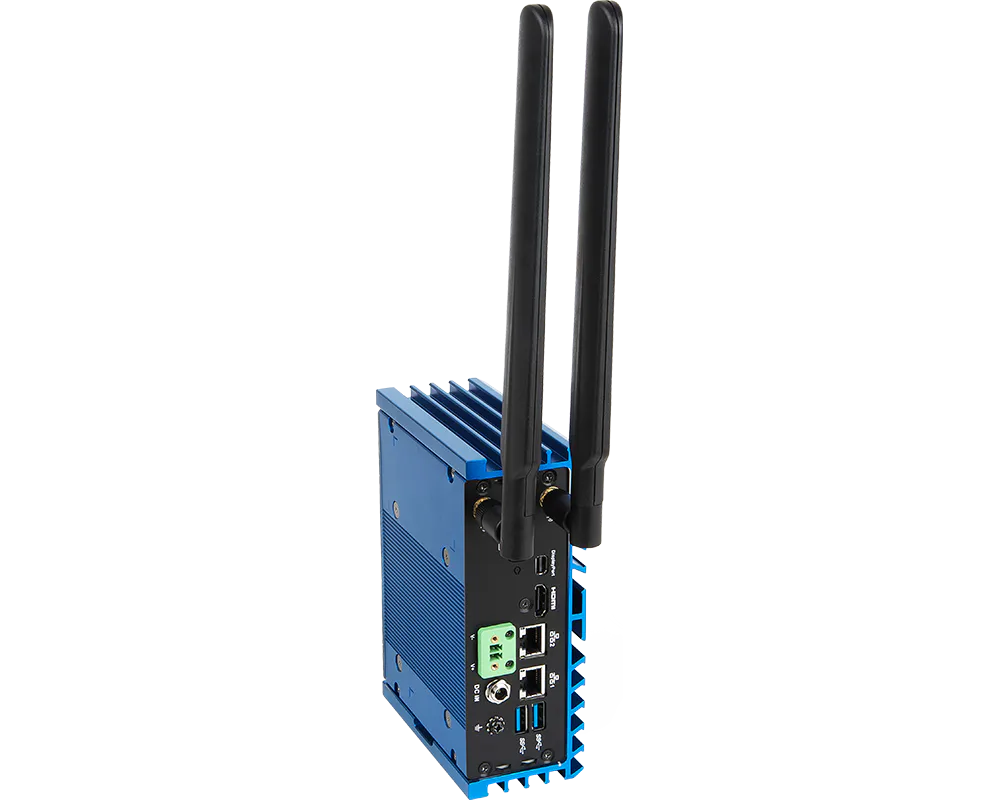

| Монтаж | Настенный монтаж (стандарт) / Монтаж на DIN-рейку (стандарт) / Монтаж VESA (опционально по спецификации) | ||||
| ‧Сертификация | ЭМС | FCC, CE, RCM, VCCI, BSMI | |||
| Безопасность | BSMI | ||||
| ‧Программная платформа | Поддержка ОС | Windows 10 (64-разрядная) Linux Fedora 25 (по запросу) Linux Ubuntu 16.04 (по запросу) |
|||
 |
|||||
| ‧ Артикул | Описание | ||||
| 939-9A79-001 | MS-9A79\709-9A79-010\829-9A79-002\STD VER 10, BB, FANLESS, APL-I E3940, без логотипа MSI, синий, CD, адаптер 12 В/36 Вт, кабель питания США, одиночная упаковка, для каналов сбыта | ||||
| 939-9A79-002 | MS-9A79\709-9A79-010\829-9A79-003\STD VER 10, BB, FANLESS, APL-I E3940, без логотипа MSI, синий, CD, адаптер 12 В/36 Вт, кабель питания ЕС, одиночная упаковка, для каналов сбыта | ||||
| 939-9A79-003 | MS-9A79\709-9A79-020\829-9A79-002\STD VER 10, BB, FANLESS, APL N3350, без логотипа MSI, синий, CD, адаптер 12 В/36 Вт, кабель питания США, одиночная упаковка, для каналов сбыта | ||||
| 939-9A79-004 | MS-9A79\709-9A79-020\829-9A79-003\STD VER 10, BB, FANLESS, APL N3350, без логотипа MSI, синий, CD, адаптер 12 В/36 Вт, кабель питания ЕС, одиночная упаковка, для каналов сбыта | ||||
 |
|||||
| ‧ Артикул | Описание | 939-9A79-001 | 939-9A79-002 | 939-9A79-003 | 939-9A79-004 |
| G71-SEDC190-N56 | DVD с драйверами | 1 | 1 | 1 | 1 |
| K33-3001020-I45 | Кабель питания, США, 1800 мм | 1 | 1 | ||
| K33-3001021-I45 | Кабель питания, ЕС, 1800 мм | 1 | 1 | ||
| K1D-3010027-V03 | Кабель SATA с питанием, 180 мм | 1 | 1 | 1 | 1 |
| S93-0408870-S14 | Адаптер 12 В/36 Вт | 1 | 1 | 1 | 1 |
| E22-9A59010-LA2 | Кронштейн для настенного монтажа | 2 | 2 | 2 | 2 |
| E49-1068001-P65 | Винты для настенного монтажа | 4 | 4 | 4 | 4 |
| E25-9B01030-K23 | Резиновые прокладки для настенного монтажа | 4 | 4 | 4 | 4 |
| NA1-1020051-PC1 | Подключённая клемма Phoenix | 2 | 2 | 2 | 2 |
| E49-1303007-P65 | Винты для HDD | 4 | 4 | 4 | 4 |
| E24-9B02010-P09 | DIN-рейка | 2 | 2 | 2 | 2 |
| E41-1356002-P65 | Винты для DIN-рейки | 4 | 4 | 4 | 4 |
 |
|||||
| ‧ Артикул | Описание | ||||
| 609-99C0-030 | Плата конвертера LVDS/DVI-I (MS-99C0) | ||||
| S93-0408A10-S14 | Адаптер 12 В/48 Вт | ||||
| K19-3040087-V03 | Кабель LVDS | ||||
| E22-9A95080-C22 | Крепление VESA | ||||
Технические характеристики продукта
- Номер детали
Ordering Information
- Part Number
- Description
- 939-9A79-001
- MS-9A79\709-9A79-010\829-9A79-002\STD VER 10, BB, FANLESS, APL-I E3940, W/O MSI LOGO, BLUE, CD, ADAPTER 12V/36W, US POWER CORD, SINGLE, For Channel
- 939-9A79-002
- MS-9A79\709-9A79-010\829-9A79-003\STD VER 10, BB, FANLESS, APL-I E3940, W/O MSI LOGO, BLUE, CD, ADAPTER 12V/36W, EU POWER CORD, SINGLE, For Channel
- 939-9A79-003
- MS-9A79\709-9A79-020\829-9A79-002\STD VER 10, BB, FANLESS, APL N3350, W/O MSI LOGO, BLUE, CD, ADAPTER 12V/36W, US POWER CORD, SINGLE, For Channel
- 939-9A79-004
- MS-9A79\709-9A79-020\829-9A79-003\STD VER 10, BB, FANLESS, APL N3350, W/O MSI LOGO, BLUE, CD, ADAPTER 12V/36W, EU POWER CORD, SINGLE, For Channel
Packing List
- Part Number
- Description
- 939-9A79-001
- 939-9A79-002
- 939-9A79-003
- 939-9A79-003
- G71-SEDC190-N56
- Driver DVD
- 1
- 1
- 1
- 1
- K33-3001020-I45
- Power Cord, US, 1800mm
- 1
- 1
- K33-3001021-I45
- Power Cord, EU, 1800mm
- 1
- 1
- K1D-3010027-V03
- SATA Cable with Power, 180mm
- 1
- 1
- 1
- 1
- S93-0408870-S14
- Adaptor 12V/36W
- 1
- 1
- 1
- 1
- E22-9A59010-LA2
- Wall Mounting Bracket
- 2
- 2
- 2
- 2
- E49-1068001-P65
- Screw for Wall Mounting
- 4
- 4
- 4
- 4
- E25-9B01030-K23
- Rubber for Wall Mounting
- 4
- 4
- 4
- 4
- NA1-1020051-PC1
- Phoenix Terminal Plugged
- 2
- 2
- 2
- 2
- E49-1303007-P65
- Screw for HDD
- 4
- 4
- 4
- 4
- E24-9B02010-P09
- DIN Rail
- 2
- 2
- 2
- 2
- E41-1356002-P65
- Screw for DIN Rail
- 4
- 4
- 4
- 4
Optional Item
- Part Number
- Description
- 609-99C0-030
- LVDS/DVI-I Converter Board (MS-99C0)
- S93-0408A10-S14
- Adaptor 12V/48W
- K19-3040087-V03
- LVDS Cable
- E22-9A95080-C22
- VESA Mounting
