Высокопроизводительное решение на базе встраиваемых процессоров Intel® Skylake-S с чипсетами C236 / Q170 / H110
- Процессоры Intel® Skylake-S Series для максимальной производительности.
- 4 слота UDIMM DDR4 2133 МГц, поддержка до 64 ГБ памяти.
- Поддержка DisplayPort, DVI‑I, двух портов Intel® GbE LAN и технологии AMT 11.0.
- 5 портов SATA 3.0, 6 COM-портов, 6 портов USB 3.0, 6 портов USB 2.0, поддержка mSATA.
- Слоты расширения: PCIe x16, 2 x PCIe x4, 4 x PCI.
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
 |
||||
| ‧ Процессор | Модель CPU | SKU: C236 | SKU: Q170 | SKU: H110 |
| Процессоры Intel® Skylake: Xeon® / Core™ i3 / Pentium® / Celeron® | Процессоры Intel® Skylake: Core™ i7 / i5 / i3 / Pentium® / Celeron® | |||
| Частота | В зависимости от процессора | |||
| Кэш L2 | В зависимости от процессора | |||
| Тип процессора | LGA 1151 | |||
| Чипсет | Intel® C236 Express | Intel® Q170 Express | Intel® H110 Express | |
| BIOS | AMI UEFI | |||
| ‧Память | Тип | Двухканальная DDR4 (ECC) 2133 МГц | Двухканальная DDR4 (не‑ECC) 2133 МГц | |
| Макс. объем | До 64 ГБ | До 32 ГБ | ||
| Слоты | 4 x 288-контактных UDIMM | 2 x 288-контактных UDIMM | ||
| ‧Графика | Контроллер | Intel® HD Graphics | ||
| Видеопамять | Разделяемая системная память до 1,7 ГБ SDRAM | |||
| LVDS | Нет | |||
| eDP | Нет | |||
| VGA | 1 | |||
| DVI | 1 (DVI‑D) | |||
| HDMI™ | Нет | |||
| DisplayPort | 2 | |||
| Независимые дисплеи | 3 | |||
| Характеристики интерфейсов | VGA: до 1920 x 1080 DVI‑D: до 1920 x 1200 DisplayPort: до 4096 x 2304 |
|||
| ‧Сеть | Контроллер | 1 x Intel® I219-LM GbE LAN PHY 1 x Intel® I210-AT GbE LAN |
||
| ‧Аудио | Контроллер | Realtek® ALC887 HD Audio Codec | ||
| ‧Super I/O | Контроллер | Fintek F81866AD-I | ||
| ‧Мониторинг | Watchdog Timer | 256-уровневый сторожевой таймер | ||
| Smart Fan | Есть | |||
| ‧TPM | Разъем | Контактный разъем | ||

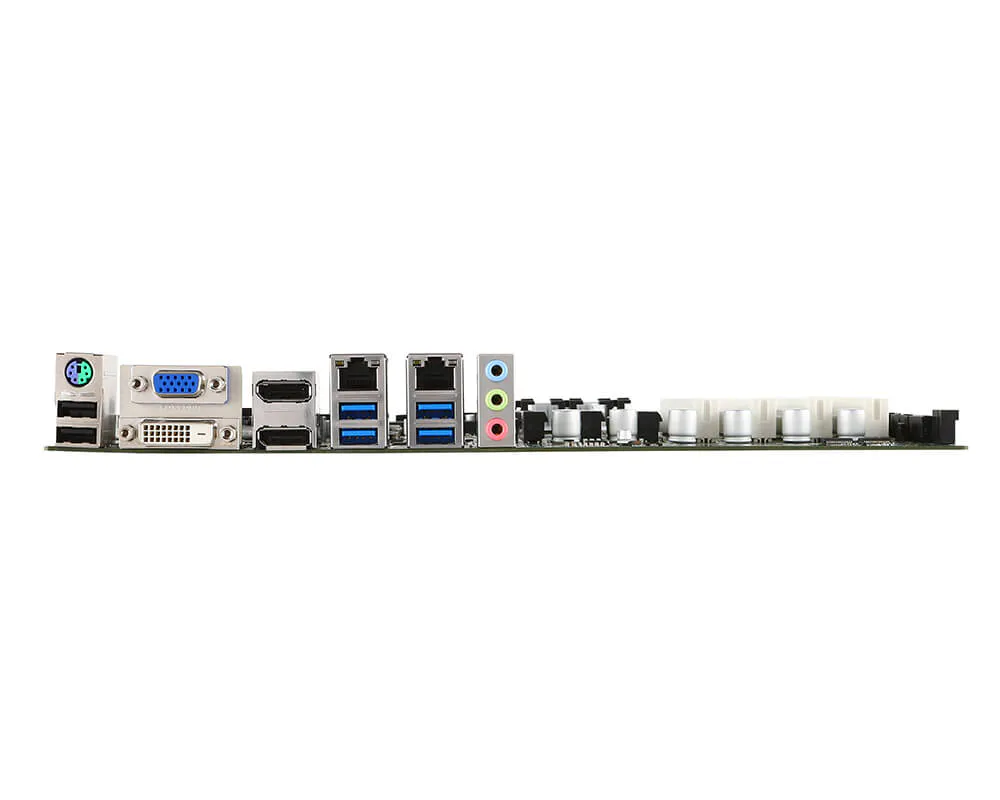

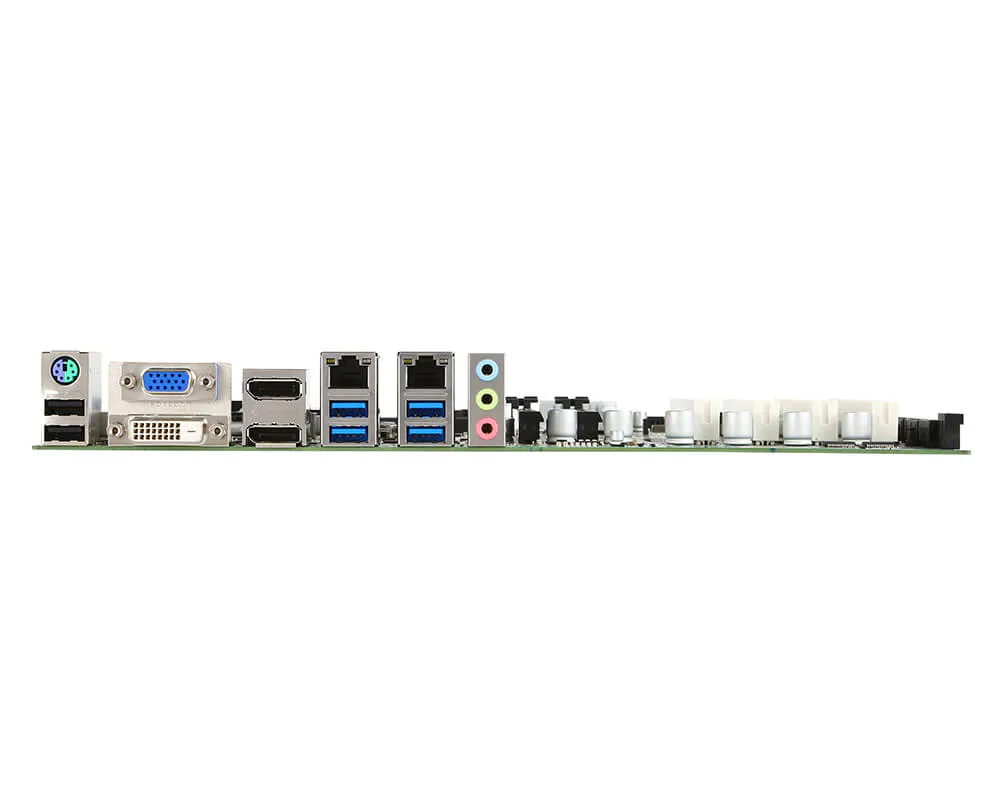

| ‧Интерфейсы ввода-вывода | USB | 6 x USB 3.0 (4 на задней панели, 2 внутренних) 6 x USB 2.0 (2 на задней панели, 4 внутренних) |
4 x USB 3.0 (на задней панели) 4 x USB 2.0 (2 на задней панели, 2 внутренних) |
|
| COM-порты | 6 портов (COM1–6: внутренние) COM1–2: RS-232/422/485, 0 В / 5 В / 12 В COM3–6: RS-232, 0 В / 5 В / 12 В |
|||
| Parallel | Есть | |||
| PS/2 | 1 порт PS/2 (через Y‑кабель для клавиатуры и мыши) | |||
| GPIO | 8 бит (4 x GPI; 4 x GPO), 5 В | |||
| ‧Слоты расширения | PCIe x16 | 1 | ||
| PCIe x4 | 2 | 1 | ||
| PCIe x1 | Нет | |||
| PCI | 4 | |||
| Mini-PCIe | 2 x полноразмерных (один с поддержкой mSATA) | Нет | ||
| ‧Накопители | SATA | 5 x SATA 3.0 (поддержка RAID 0/1/5/10) | 4 x SATA 3.0 | |
| IDE | Нет | |||
| eSATA | Нет | |||
| CFast | Нет | |||
| mSATA | 1 | Нет | ||
| CompactFlash | Нет | |||
| ‧ Питание | DC-вход | Нет | ||
| ATX | 24‑конт. ATX, 8‑конт. 12 В | |||
| ‧ Условия эксплуатации | Рабочая температура | от –10 до 60°C | ||
| Рабочая влажность | 10–90%, без конденсата | |||
| Температура хранения | от –20 до 80°C | |||
| Влажность при хранении | 10–90%, без конденсата | |||
| ‧ Форм-фактор | Размеры | 305 x 244 мм (ATX) | ||
| Вес | 0,70 кг | |||
| ‧ Сертификация | ЭМС | FCC, CE, RCM, VCCI, BSMI (Class B) | ||
 |
||||
| ‧ Артикул | Описание | |||
| Скоро появится | ||||
 |
||||
| ‧ Артикул | Описание | Кол‑во | ||
| K1B-3008012-E06 | Кабель USB 2.0, 330 мм | 1 | ||
| K14-1018004-V03 | Кабель COM-порта, 510 мм | 1 | ||
| K39-3002004-E06 | Y‑образный кабель PS/2, 190 мм | 1 | ||
| K18-1025011-V03 | Кабель LPT, 300 мм | 1 | ||
| K1D-1008261-V03 | Кабель SATA, 500 мм | 2 | ||
Технические характеристики продукта
- Номер детали

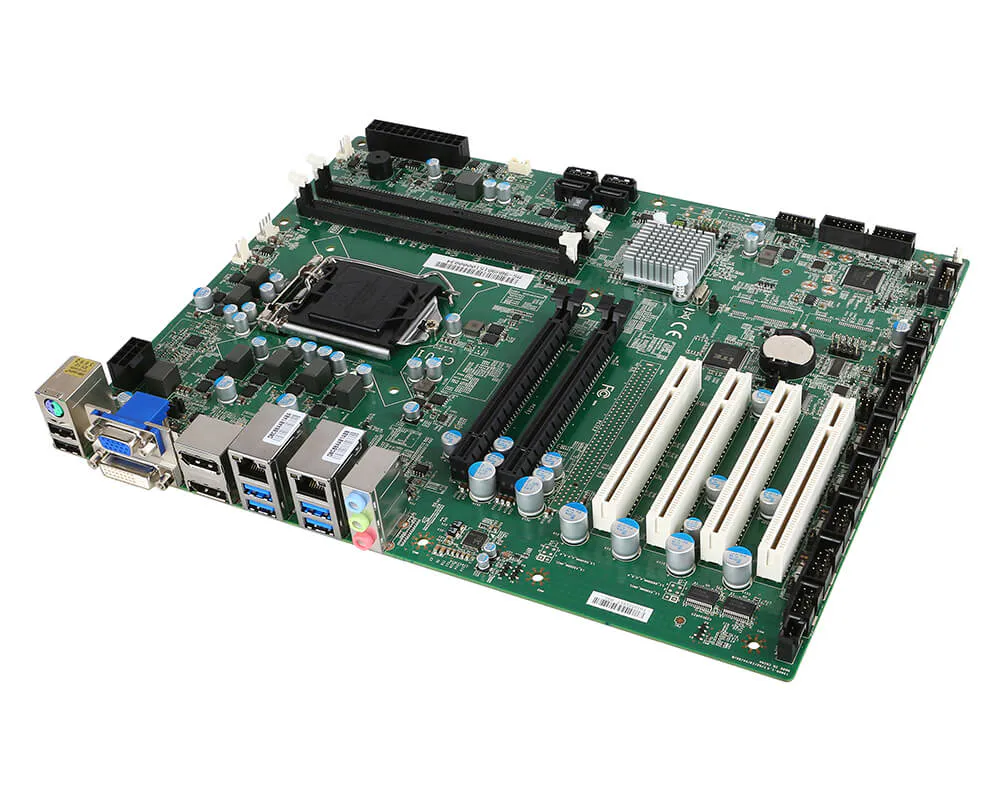

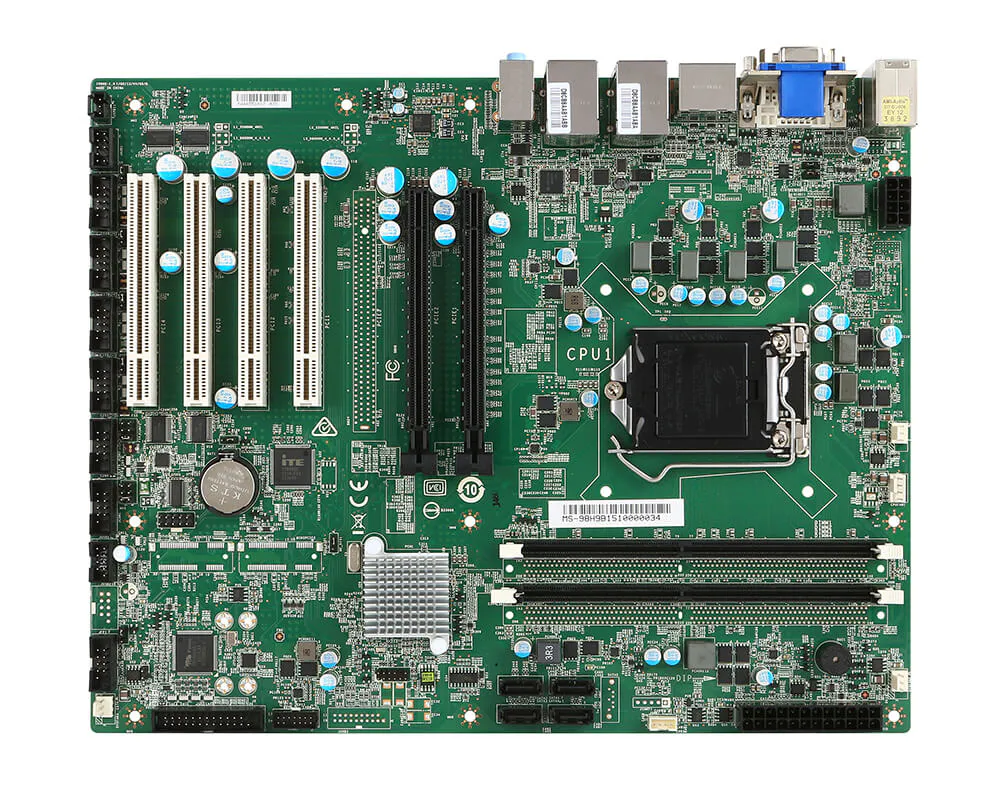

- MS-98H9
Ordering Information
- Part Number
- Description
- 919-98H9-001
- LGA1151, C236,4*DDR4, 1*DVI-D+1*VGA+2*Display- Port 1.2a+6*USB3.0+6*USB2.0+5*SATA3.0+1*mSATA+ 6*COM+2*GBE LAN+ATX POWER
- 919-98H9-002
- OPT: A LGA1151, Q170, 4*DDR4, 1*DVI-D+1*VGA+2*DisplayPort 1.2a+6*USB3.0+6*USB2.0+5*SATA3.0+1*mSATA+ 6*COM+2*GBE LAN+ATX POWER
- 919-98H9-003
- OPT: B LGA1151, H110,2*DDR4, 1*DVI-D+1*VGA+2*DisplayPort 1.2a+4*USB3.0+4*USB2.0+4*SATA3.0+ 6*COM+2*GBE LAN+ATX POWER
Packing List
- Part Number
- Description
- Quantity
- K1B-3008012-E06
- USB 2.0 Cable, 330mm
- 1
- K14-1018004-V03
- COM Port Cable, 510mm
- 1
- K39-3002004-E06
- PS/2 Y-Cable, 190mm
- 1
- K18-1025011-V03
- LPT Cable, 300mm
- 1
- K1D-1008261-V03
- SATA Cable, 500mm
- 2
- E21-98H9010-C22
- I/O SHIELDING
- 1
- G71-SEDC148-N56/ X03
- DRIVER DVD
- 1
