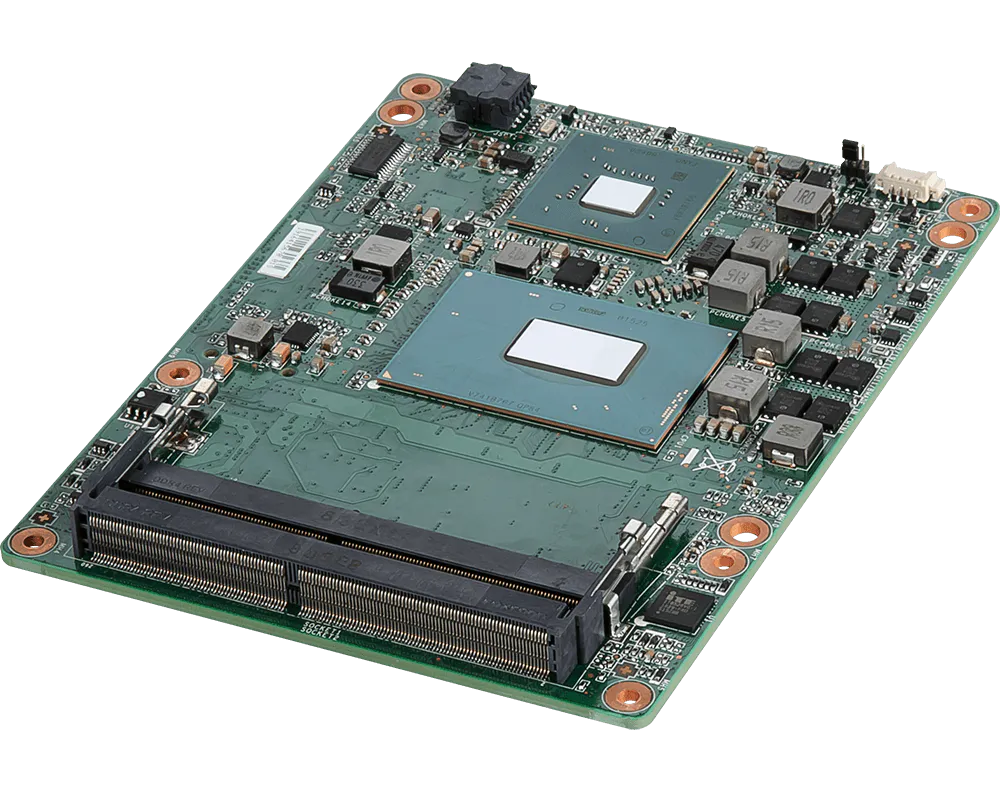

Одноплатный компьютер (SBC) форм-фактора COM Express на базе платформы Intel® Coffee Lake-H 8-го поколения для решений Type 6 Basic
- Поддержка встраиваемых мобильных процессоров Intel® 8-го поколения Coffee Lake-H: Xeon™, Core™ i7/i5/i3.
- 2 слота SO-DIMM DDR4 2666 МГц, до 32 ГБ (поддержка ECC на чипсете CM246).
- Три независимых дисплея с разрешением до 4K/2K.
- Порт Intel® I219LM GbE-PHY LAN с поддержкой iAMT 12.x.
- 4 порта SATA 3.0 с RAID 0/1/5/10, 2 COM-порта, 4 порта USB 3.1 Gen1 и 8 портов USB 2.0.
- 8 линий PCIe Gen3 x1 для множества вариантов расширения (настраивается как 5 x PCIe x1 или 4 x PCIe x1 + 1 x PCIe x4).
- Линии PEG Gen3: настраивается как 1 x16, 2 x8 или 1 x8 + 2 x4.
- Встроенный TPM 2.0.
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
|
|||
| ‧ Процессор | Модель CPU | Процессор Intel® 8-го поколения Embedded Coffee Lake-H Xeon™ E-2176M (мобильный), 6 ядер, 45 Вт | Процессоры Intel® 8-го поколения Embedded Coffee Lake-H Core™ i7-8850H / i5-8400H / i3-8100H (мобильные), 6/4 ядра, 45 Вт |
| Частота | 2,5–4,4 ГГц (в зависимости от процессора) | ||
| Кэш L2 | 8–12 МБ (в зависимости от процессора) | ||
| Тип процессора | BGA | ||
| Чипсет | Intel® CM246 Express | Intel® QM370 Express | |
| BIOS | AMI | ||
| ‧Память | Тип | Двухканальная DDR4 (ECC) 2666 МГц | Двухканальная DDR4 (не-ECC) 2666 МГц |
| Макс. объем | До 32 ГБ | ||

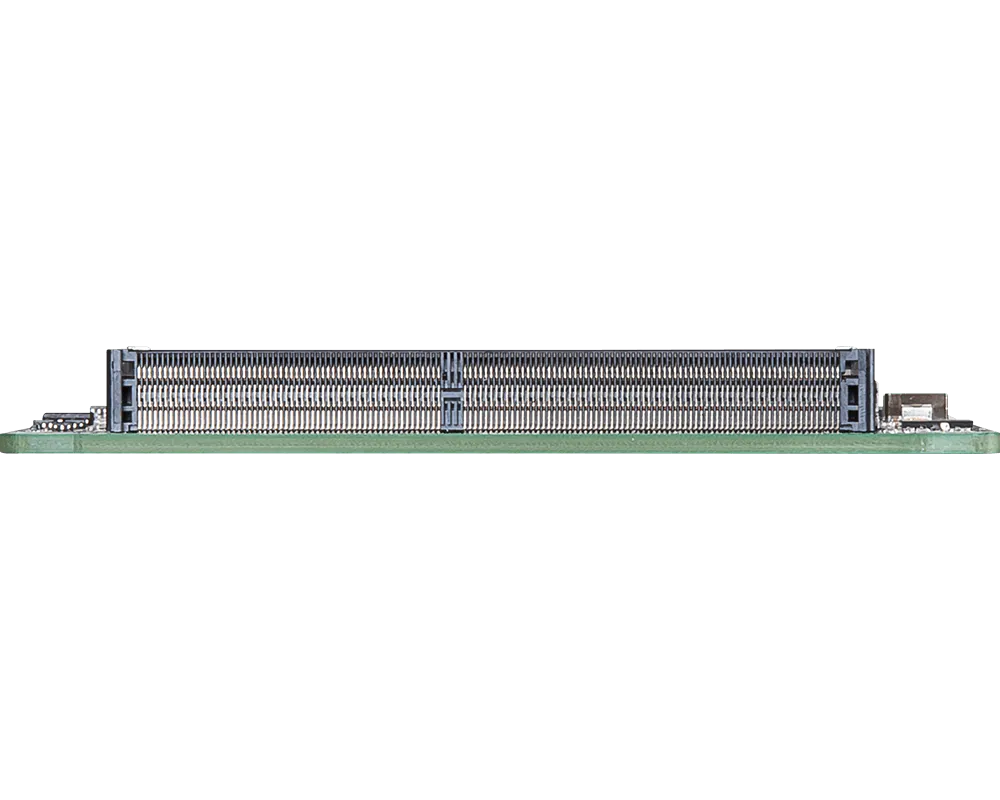

| Слоты | 2 x 260-контактных SO-DIMM | ||
| ‧Графика | Контроллер | Intel® HD Graphics | |
| Видеопамять | Разделяемая системная память до 1,7 ГБ SDRAM | ||
| LVDS | Двухканальный 18/24‑бит | ||
| eDP | Нет | ||
| VGA | 1 | ||
| DVI | 3 порта DDI поддерживают HDMI™/DP/DVI (DDI3 AUX разделяется с VGA) |
||
| HDMI™ | |||
| DisplayPort | |||
| Независимые дисплеи | 3 | ||
| Характеристики интерфейсов |
LVDS: до 1920 x 1200 @60 Гц VGA: до 1920 x 1080 @60 Гц 3 x DDI: DVI: до 1920 x 1200 @60 Гц HDMI™ 1.4: до 4096 x 2160 @24 Гц DisplayPort: до 4096 x 2304 @60 Гц |
||
| ‧Сеть | Контроллер | 1 x Intel® I219LM GbE-PHY LAN (поддержка AMT 12.x) | |
| ‧Аудио | Контроллер | Поддержка HD Audio через интерфейс на плате-носителе | |
| ‧Super I/O | Контроллер | Нет | |
| ‧Мониторинг | Watchdog Timer | 256-уровневый сторожевой таймер | |
| Smart Fan | Есть | ||
| ‧TPM | Контроллер | Infineon SLB9665TT 2.0 | |
| ‧Интерфейсы ввода-вывода | USB | 8 x USB 2.0 (на плате-носителе) 4 x USB 3.1 (на плате-носителе) |
|
| COM-порты | 2 x COM-порта (на плате-носителе) | ||
| Parallel | Нет | ||
| PS/2 | Нет | ||
| GPIO | 8 бит (4 x GPI, 4 x GPO), 5 В | ||
| ‧Слоты расширения | PCIe x16 | 1 x PCI Express x16 GEN 3.0 (настраивается как 1 x16, 2 x8 или 1 x8 + 2 x4) | |
| PCIe x4 | Нет | ||
| PCIe x1 | 8 x PCI Express GEN 3.0 (настраивается как 5 x PCIe x1 или 4 x PCIe x1 + 1 x PCIe x4) | ||
| PCI | Нет | ||
| M.2 | Нет | ||
| Mini-PCIe | Нет | ||
| ‧Накопители | SATA | 4 x SATA 3.0 | |
| IDE | Нет | ||
| eSATA | Нет | ||
| CFast | Нет | ||
| mSATA | Нет | ||
| CompactFlash | Нет | ||
| ‧ Питание | DC-вход | 12–24 В | |
| ATX / AT | ATX: +12 В и +5 VSB (дежурное питание) AT: +12 В |
||
| ‧ Условия эксплуатации | Рабочая температура | от –10 до 60°C | |
| Рабочая влажность | 10–90%, без конденсата | ||
| Температура хранения | от –20 до 80°C | ||
| Влажность при хранении | 10–90%, без конденсата | ||
| ‧ Форм-фактор | Размеры | 125 x 95 мм (COM Express Type 6 Basic Module) | |
| Вес | 0,113 кг | ||
| ‧ Сертификация | ЭМС | FCC, CE, RCM, VCCI, BSMI | |
| Платформа ПО | Поддерживаемые ОС | Windows 10 (64‑разр.) Linux Kernel 4.x (по запросу) |
|
 |
|||
| ‧ Артикул | Описание | ||
| 919-98H7-001 | MS-98H7\609-98H7-010\809-98H7-002 VER 10 COM Express Basic M/B Intel Coffee Lake-H CM246 + E2176M, 2×DDR4 SO-DIMM, 3×DDI, 1×VGA, 1×LVDS, 1×TPM2.0, 2×COM Express Type 6 | ||
| 919-98H7-002 | MS-98H7\609-98H7-020\809-98H7-002 VER 10 OPT:A COM Express Basic M/B Intel Coffee Lake-H QM370 + i7-8850H, 2×DDR4 SO-DIMM, 3×DDI, 1×VGA, 1×LVDS, 1×TPM2.0, 2×COM Express Type 6 | ||
| 919-98H7-003 | MS-98H7\609-98H7-030\809-98H7-002 VER 10 OPT:B COM Express Basic M/B Intel Coffee Lake-H QM370 + i5-8400H, 2×DDR4 SO-DIMM, 3×DDI, 1×VGA, 1×LVDS, 1×TPM2.0, 2×COM Express Type 6 | ||
| 919-98H7-004 | MS-98H7\609-98H7-040\809-98H7-002 VER 10 OPT:C COM Express Basic M/B Intel Coffee Lake-H QM370 + i3-8100H, 2×DDR4 SO-DIMM, 3×DDI, 1×VGA, 1×LVDS, 1×TPM2.0, 2×COM Express Type 6 | ||
 |
||
| ‧ Артикул | Описание | Кол‑во |
| E31-2100190-K08 | Теплораспределитель | 1 |
| G71-SEDC191-N56 / G71-SEDC191-X03 | DVD-диск с драйверами | 1 |
