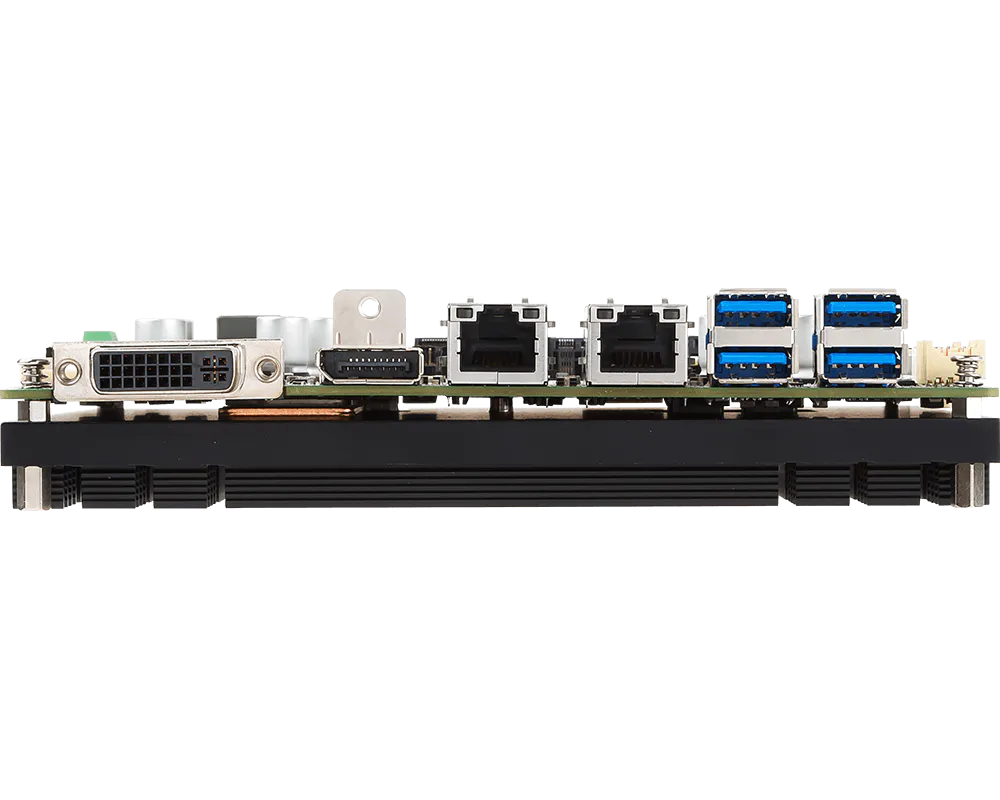

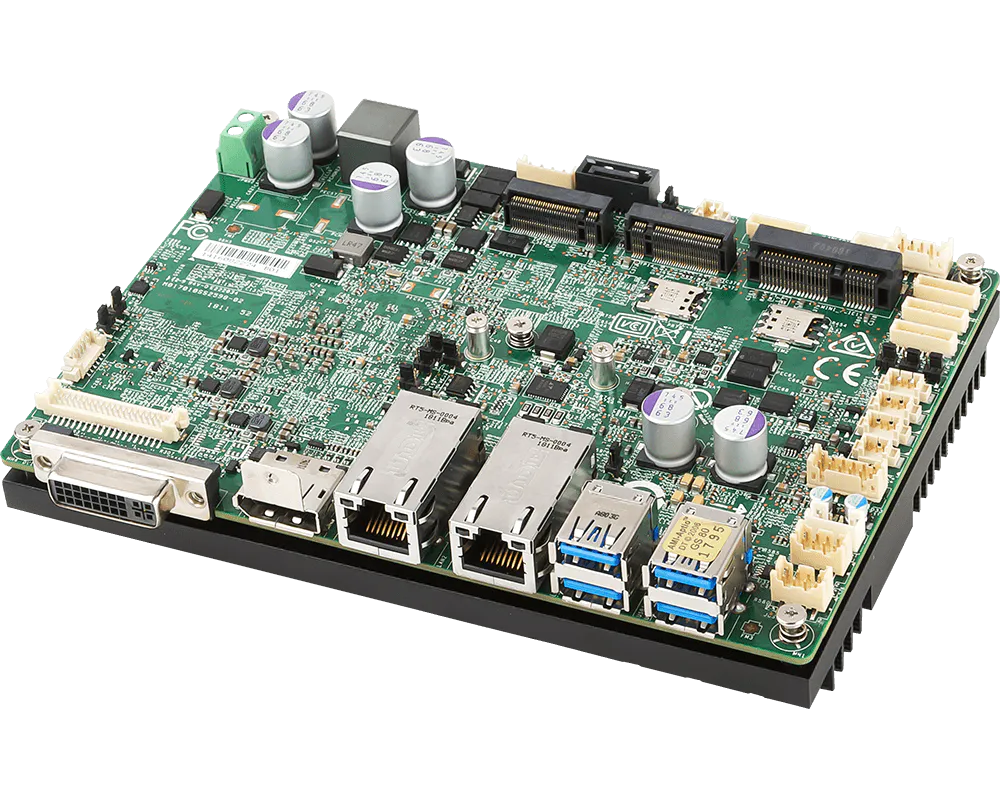

EPIC-плата (SBC) на базе Intel® Apollo Lake-I: безвентиляторное, энергоэффективное решение с поддержкой PoE, CANBus и расширенного температурного диапазона
- Два порта GbE LAN с поддержкой питания по Ethernet (PoE) IEEE 802.3af и 2 канала CANBus 2.0B.
- Три независимых дисплея: DVI-D, HDMI™ (совмещен с DP) и LVDS.
- Впаянная память LPDDR4 2133/2400 МГц объемом до 4 ГБ (опционально до 8 ГБ).
- Четыре порта USB 3.0, 4 порта USB 2.0 и 6 COM-портов (все с питанием).
- Слоты Mini-PCIe и M.2 (ключ B) 2242/3042 с держателем Nano-SIM; порт SATA 3.0; слот M.2 (ключ M) 2242 для накопителей.
- Процессоры серии Apollo Lake-I поддерживают расширенный рабочий диапазон температур: от -40 до 85°C.
- Широкий диапазон входного напряжения 12–48 В для применения на транспорте.
- Компактная конструкция для виброустойчивых устройств, работающих в сложных условиях.
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
Технические характеристики продукта
- Номер детали
- MS-98H5
Super I/O
- КОНТРОЛЛЕР SUPER I/O
- Fintek F81867D-I
Graphic
- LVDS
- Двухканальный 18/24-бит
TPM
- TPM КОНТРОЛЛЕР
- Контактный разъем (по умолчанию)
Infineon SLB9665TT 2.0 (опционально, в зависимости от спецификации)
H/W Monitor
- Smart Fan
- Yes
- Сторожевой таймер
- 256-уровневый сторожевой таймер (Watchdog Timer)
Процессор
- Процессор
- Процессор Intel® Atom™ x7 E3950, QC, 12 Вт
Процессор Intel® Atom™ x5 E3940, QC, 9,5 Вт
Процессор Intel® Atom™ x5 E3930, DC, 6,5 Вт
Частота
- Частота
- E3950, 1.6 ГГц, До 2.0 ГГц
E3940, 1.6 ГГц, До 1.8 ГГц
E3930, 1.3 ГГц, До 1.8 ГГц
Processor
- КЭШ L2
- 2M
- КОРПУС ПРОЦЕССОРА
- BGA
- ЧИПСЕТ
- Встроенный в SoC
- BIOS
- AMI
Memory
- ТИП ПАМЯТИ
- Одноканальная память LPDDR4 2133/2400 МГц
- МАКС. ПАМЯТЬ
- До 4 ГБ (опционально до 8 ГБ)
Сокет
- СЛОТЫ ПАМЯТИ
- Встроенный
Display
- ГРАФИКА
- Intel® HD Graphics
- DisplayPort
- 1 (совмещен с HDMI™, опционально в зависимости от спецификации)
- ВИДЕОПАМЯТЬ
- Объем разделяемой системной памяти до 1,7 ГБ SDRAM
- ПОДДЕРЖКА ДИСПЛЕЕВ
- 3 независимых дисплея
- ВИДЕОИНТЕРФЕЙСЫ
- LVDS: до 1920 x 1200 @60 Гц
DVI-D: до 1920 x 1200 @60 Гц
HDMI™: до 3840 x 2160 @30 Гц
DisplayPort: до 4096 x 2160 @60 Гц
- DVI
- 1 (DVI-D)
- HDMI
- 1
Ethernet
- Сеть
- 2 x Intel® I210-IT GbE LAN
(W/ PoE IEEE 802.3af)
Audio
- Звук
- Realtek® ALC887 HD Audio Codec
Expansion Slot
- Mini-PCIe
- 1 x полноразмерный (с держателем SIM-карты)
- M.2
- 1 x слот M.2 (ключ M, SATA 3.0), 2242
1 x слот M.2 (ключ B, PCIe x1, USB 2.0), 2242/3042
Storage
- SATA
- 1 x SATA 3.0
I/O Interface
- USB
- 4 x USB 3.0 (на задней панели)
4 x USB 2.0 (внутренние)
- Порты
- 6 x COM-портов (внутренние)
COM1–2: RS-232/422/485, 0 В / 5 В / 12 В
COM3–6: RS-232, 0 В / 5 В / 12 В
- GPIO
- 16-битный (8 x GPI, 8 x GPO), 5 В
Power Supply
- ПИТАНИЕ DC
- DC-вход 12–48 В
Environment
- РАБОЧАЯ ТЕМПЕРАТУРА
- -40 ~ 85°C
- РАБОЧАЯ ВЛАЖНОСТЬ
- 10–90%, без конденсата
- ВЛАЖНОСТЬ ПРИ ХРАНЕНИИ
- 10–90% (без конденсации)
- ТЕМПЕРАТУРА ХРАНЕНИЯ
- -40 ~ 85°C
Form Factor
- Размеры
- 165 x 115мм (EPIC)
- Вес
- 0.72г
Certification
- EMC
- FCC, CE, RCM, VCCI, BSMI
Software Platform
- Поддерживаемая Операционная система
- Windows 10 (64-разрядная)
Linux Fedora 25 (по запросу)
Linux Ubuntu 16.04 (по запросу)
Ordering Information
- Part Number
- Description
- 919-98H5-001
- MS-98H5\609-98H5-010\809-98H5-005 VER:11 OPT A,4 Inches, Intel Apollo Lake-I E3950, 4GB LPDDR4,4*USB3.0+4*USB2.0 +6*COM+HDMI™+DVI+2*I210 LAN with POE+1*LVDS+1*mini-PCIe +1*SATA,2*M.2,2*CANBUS DC12~48V,WT for channel
- 919-98H5-001
- MS-98H5\609-98H5-020\809-98H5-005 VER:11 OPT B,4 Inches, Intel Apollo Lake-I E3940, 4GB LPDDR4,4*USB3.0+4*USB2.0 +6*COM+HDMI™+DVI+2* I210 LAN with POE+1*LVDS+1*mini-PCIe +1*SATA,2*M.2,2*CANBUS DC12~48V,WT for channel
- 919-98H5-003
- MS-98H5\609-98H5-040\809-98H5-005 VER:11 OPT D,4 Inches, Intel Apollo Lake-I E3930, 4GB LPDDR4,4*USB3.0+4*USB2.0 +6*COM+DP+DVI+2*I210 LAN with POE+1*LVDS+1*mini-PCIe +1*SATA,2*M.2,2*CANBUS DC12~48V,WT for channel
Packing List
- Part Number
- Description
- Quantity
- K1B-3008034-V03
- USB Cable, 150mm
- 1
- K14-3018001-V03
- COM Cable, 150mm
- 1
- K1G-3002031-V03
- DC Power Cable, 150mm
- 1
- K1D-3012023-V03
- SATA Cable with Power, 230mm
- 1
- G71-SEDC195-N56
- Driver CD
- 1
Packing List
- Part Number
- Description
- E31-0806200-K08
- Heartspreader for Apollo Lake
- E31-0806210-K08
- Heartspreader for Apollo Lake-I
