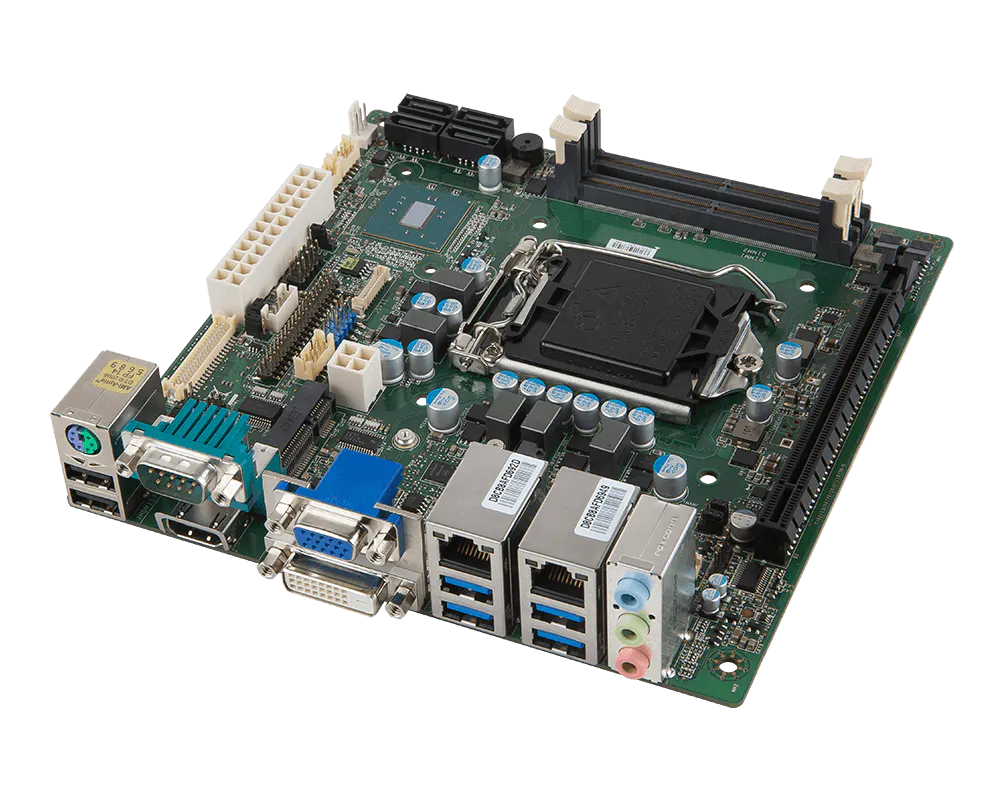

Mini-ITX на базе процессоров Intel® 7-го/6-го поколений (Kaby Lake/Skylake) с расширенными возможностями ввода-вывода и расширения для высокопроизводительных решений
- Процессоры Intel® 7-го/6-го поколений серии Skylake-S/Kaby Lake-S с чипсетами C236/H110
- 2 слота DDR4 2400 МГц SODIMM, поддержка до 32 ГБ оперативной памяти
- Три независимых видеовыхода: VGA, DVI-D, HDMI™, LVDS
- 2 гигабитных LAN-порта с разъёмом RJ-45
- Слоты расширения: 1× PCIe x16 (Gen 3), 1× Mini-PCIe (полноразмерный, с держателем SIM), 1× Mini-PCIe (половинный)
- Накопители: mSATA, M.2 M-Key, 4× SATA 3.0
- Поддержка RAID-массивов SATA 0/1/5/10

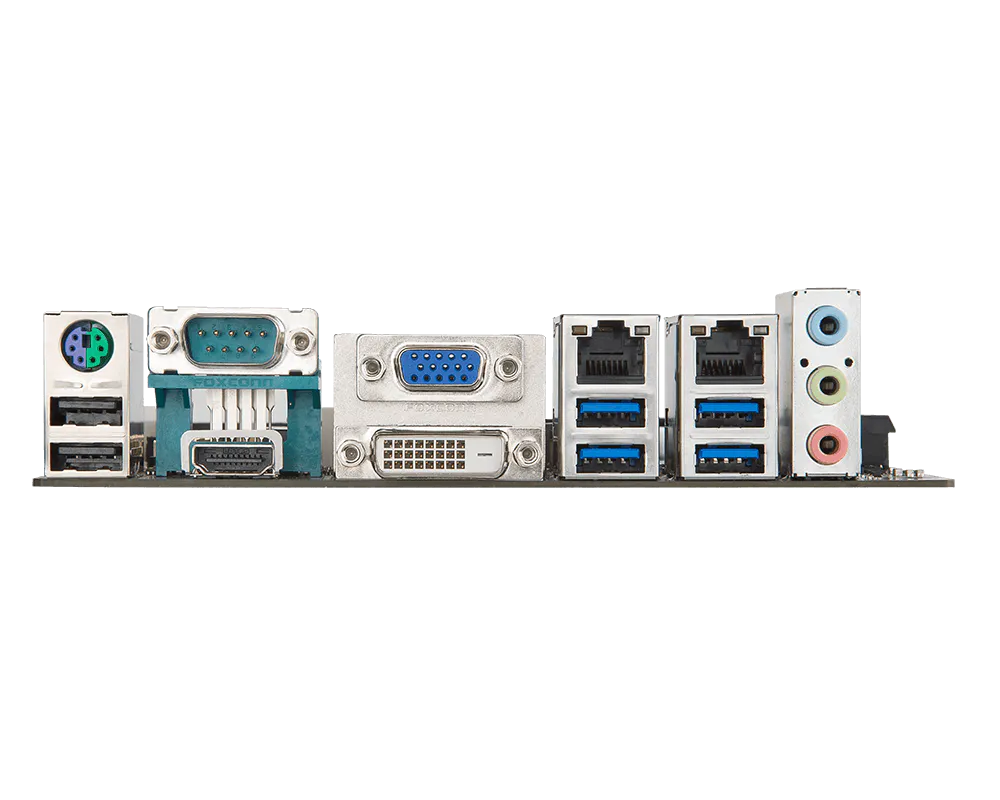

- Интерфейсы: 4× USB 3.2 Gen 1, 5× USB 2.0, 5× COM (1× RS-485), GPIO, PS/2, аудио, разъём для системного вентилятора
- Технология удалённого управления Intel® Active Management Technology (iAMT) 11.x
- Питание: стандарт ATX
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
 |
|||
| ‧ Системный процессор | CPU | Процессоры Intel® 6-го поколения для настольных ПК: Kaby Lake/Skylake Core™ i7/i5/i3, Celeron®, Pentium®, Xeon®, TDP до 65 Вт | |
| Частота | 2,3 ГГц ~ 4,0 ГГц (в зависимости от процессора) | ||
| L2 Cache | 2 МБ ~ 8 МБ (в зависимости от процессора) | ||
| Тип CPU | Socket LGA 1151 | ||
| Чипсет | Intel® C236 Express | Intel® H110 Express | |
| BIOS | AMI | ||
| ‧Память | Технология | Двухканальная DDR4 2133 МГц | |
| Макс. объём | До 32 ГБ | ||
| Разъём | 2 × 260-контактных SO-DIMM | ||
| ‧Графика | Контроллер | Intel® HD Graphics | |
| Видеопамять | Общая системная память до 1,7 ГБ SDRAM | ||
| LVDS | 1 | ||
| eDP | Н/Д | ||
| VGA | 1 | ||
| DVI | 1 (DVI-D) | ||
| HDMI™ | 1 | ||
| DisplayPort | Н/Д | ||
| Несколько дисплеев | 3 независимых дисплея | 2 независимых дисплея | |
| Видеоинтерфейсы |
LVDS до 1920 × 1200, HDMI™ до 3840 × 2160, DVI-D до 1920 × 1200, VGA до 1920 × 1200 |
||
| ‧Ethernet | Контроллер |
1 × Intel® I219-LM GbE-PHY 1 × Intel® I210-AT PCIe GbE LAN (совместно с I211-AT) |
|
| ‧Аудио | Контроллер | Realtek® ALC887 HD Audio Codec | |
| ‧Super I/O | Контроллер | Fintek F81866AD-I | |
| ‧Мониторинг | Watchdog Timer | 256-уровневый Watchdog Timer | |
| Smart Fan | Да | ||
| ‧TPM | Контроллер | Pin header | |
| ‧I/O Интерфейсы | USB |
4 × USB 3.0 (4 × задняя панель) 4 × USB 2.0 (2 × задняя панель; 2 × внутренние) 1 × USB 2.0 (вертикальный, внутренний) |
4 × USB 3.0 (4 × задняя панель) 4 × USB 2.0 (2 × задняя панель; 2 × внутренние) 1 × USB 2.0 (вертикальный, внутренний) |
| Serial |
5 × COM (1 × задняя панель; 4 × внутренние) COM1: RS-232/422/485, 0 В/5 В/12 В COM2/3/4/5: RS-232, 0 В/5 В/12 В |
5 × COM (1 × задняя панель; 4 × внутренние) COM1: RS-232/422/485, 0 В/5 В/12 В COM2/3/4/5: RS-232, 0 В/5 В/12 В |
|
| Parallel | Н/Д | ||
| PS/2 | 1 | ||
| GPIO | 8-bit (4 × GPI, 4 × GPO), 5 В | ||
| ‧Слоты расширения | PCIe x16 | 1 | |
| M.2 |
1 × M-Key (PCIe x4, SATA 3.0, 2242) |
1 × M-Key (PCIe x4, 2242), опционально |
|
| Mini-PCIe | 1 × полноразмерный, с поддержкой mSATA | ||
| ‧ Накопители | SATA | 4 × SATA 3.0 | 3 × SATA 3.0 |
| mSATA | 1 (совместно с Mini-PCIe) | ||
| ‧ Питание | DC | Н/Д | |
| ATX | ATX-Power 24P, 12V-4P | ||
| ‧ Окружающая среда | Рабочая температура | 0 ~ +60 °C | |
| Рабочая влажность | 10 ~ 90%, без конденсата | ||
| Температура хранения | -20 ~ +80 °C | ||
| Влажность хранения | 10 ~ 90%, без конденсата | ||
| ‧ Форм-фактор | Размеры | 170 мм × 170 мм (Mini-ITX) | |
| Вес | 0,37 кг | ||
| ‧ Сертификация | EMC | FCC, CE, RCM, VCCI, BSMI | |
| Программная платформа | Поддержка ОС |
Windows 7 (32/64-bit) Windows 8.1 (64-bit) Windows 10 (64-bit) Linux Kernel 4.X, поддержка Fedora 23 (64-bit) и Ubuntu 16.04 (64-bit) для Skylake-S и Kaby Lake-S |
|
 |
|||
|
‧ Артикульный номер
|
Описание
|
||
| Скоро в продаже | |||
 |
|||
|
‧ Артикульный номер
|
Описание
|
||
| Скоро в продаже | |||
Технические характеристики продукта
- Номер детали
- MS-98E1
Информация для заказа
- Артикульный номер
- Описание
- 919-98E1-001
- V1.1 Intel Kaby Lake-S/Skylake-S + C236 + 2×DDR4, LVDS + HDMI™ + DVI-D + VGA + 4×SATA III + 2×GbE LAN + 5×COM + 1×Mini-PCIe + 1×M.2 + ATX, SINGLE
- 919-98E1-002
- V1.1 OPT:A Intel Kaby Lake-S/Skylake-S + H110 + 2×DDR4, LVDS + HDMI™ + DVI-D + VGA + 3×SATA III + 2×GbE LAN + 5×COM + 1×Mini-PCIe + ATX, SINGLE
Комплект поставки
- Артикульный номер
- Описание
- K1D-1008261-V03
- SATA-кабель, 500 мм
- E21-98E1010-C22
- Заглушка I/O-панели
Опциональные аксессуары
- Артикульный номер
- Описание
- K14-1036005-V039
- Кабель COM-порта, 500 мм
