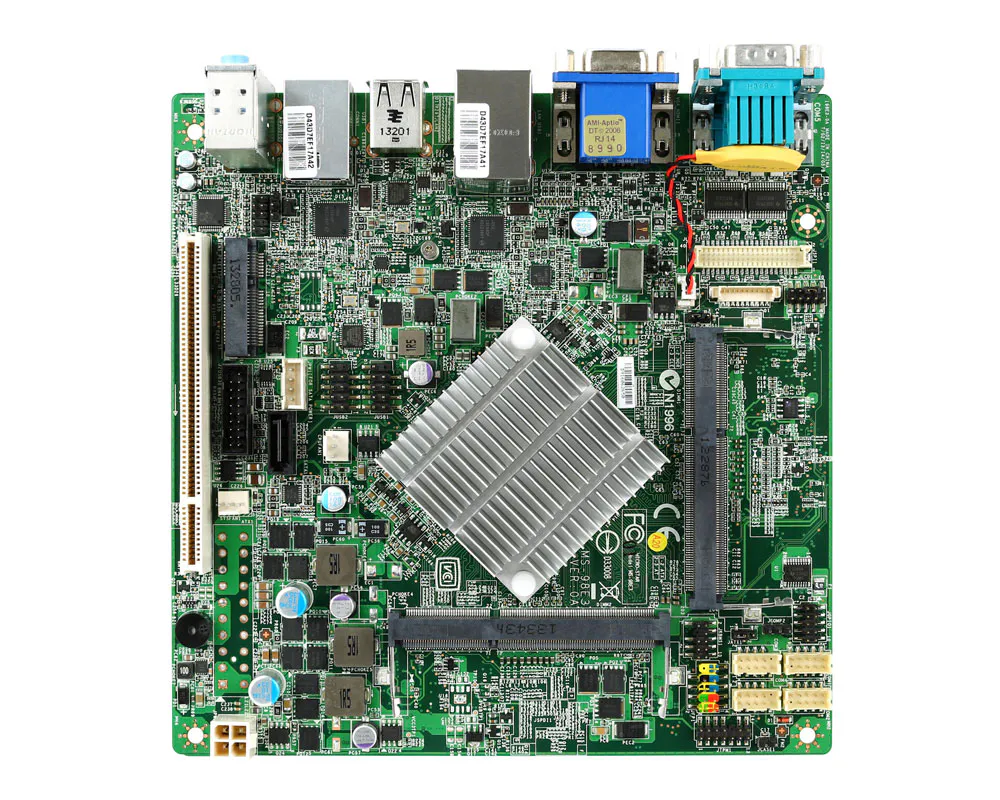

Mini-ITX на базе платформы Intel® Atom™ Bay Trail: решение с поддержкой нескольких дисплеев, питанием DC/ATX, низким энергопотреблением и безвентиляторным исполнением
- Система на кристалле (SoC) Intel® серии Bay Trail
- 2 слота DDR3L 1333/1066 МГц SODIMM, поддержка до 8 ГБ оперативной памяти
- Два независимых видеовыхода: VGA, HDMI™, LVDS
- 2 гигабитных LAN-порта с разъёмом RJ-45
- Слоты расширения: 1× PCI, 1× Mini-PCIe (полноразмерный, с поддержкой mSATA)
- Накопители: mSATA, SATA 2.0

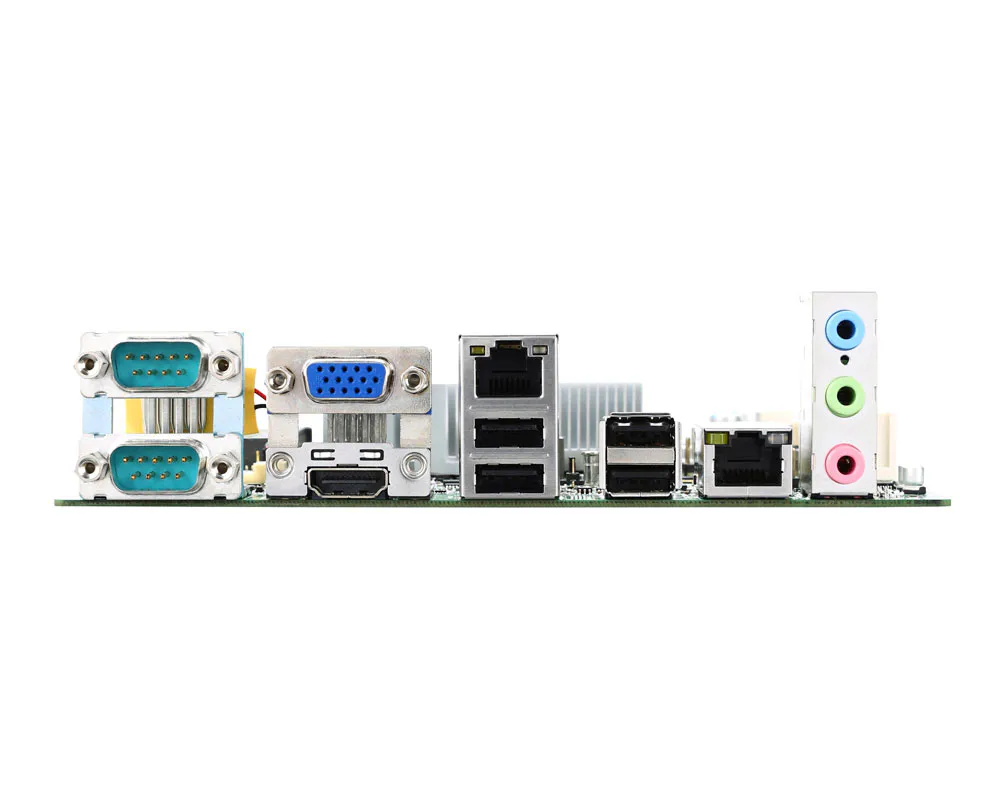

- Интерфейсы: USB 3.2 Gen 1, 8× USB 2.0, 6× COM (1× RS-485), GPIO, PS/2, аудио
- Широкий диапазон входного напряжения постоянного тока: 12/19/24 В (питание ATX — опционально)
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
 |
|||
| ‧ Процессор | ЦП | Процессор Intel® Bay Trail D-J1900/M-N2920 | |
| Тип процессора | BGA-1170 контактов | ||
| Системная шина | Н/Д | ||
| Чипсет | Н/Д | ||
| BIOS | AMI 128 Мбит SPI | ||
| ‧Память | Технология | Двухканальная DDR3L 1333/1066 МГц (без ECC) | |
| Макс. объем | До 8 ГБ | ||
| Разъем | 2 x 204-контактных SO-DIMM | ||
| ‧Дисплей | Графический контроллер | Встроен в процессор | |
| LVDS | Да (двухканальный 24-битный) | ||
| eDP | Н/Д | ||
| VGA | Да | ||
| DVI | Н/Д | ||
| HDMI™ | Да | ||
| DisplayPort | Н/Д | ||
| Режим дисплея | Поддержка 2 независимых дисплеев | ||
| ‧Ethernet | Контроллер | 2 x Intel® I210-AT PCIe GbE LAN | |
| ‧Аудио | Контроллер | Realtek® ALC887 HD Audio Codec | |
| ‧Super I/O | Контроллер | Fintek F81866 | |
| ‧Аппаратный мониторинг | Сторожевой таймер | 255-уровневый сторожевой таймер | |
| Smart Fan | Да | ||
| ‧TPM | Контроллер | 1 x 2*7-контактный штыревой разъем для расширения модуля TPM | |
| ‧Интерфейсы ввода/вывода | USB |
8 x USB 2.0 (4 внутренних; 4 на задней панели); 1 x USB 3.0 (1 внутренний) |
|
| Последовательный порт |
6 COM-портов (COM1~2: на задней панели; COM3~6: внутренние) COM1: RS232/422/485, 0В/5В/12В COM2~6: RS-232, 0В/5В/12В |
||
| Параллельный порт | Н/Д | ||
| PS/2 | 1 x PS/2 штыревой разъем | ||
| GPIO | 8-бит (4 x GPI; 4 x GPO) | ||
| ‧Слот расширения | PCIe x 16 | Н/Д | |
| PCIe x 4 | Н/Д | ||
| PCIe x 1 | Н/Д | ||
| PCI | Да | ||
| Mini-PCIe | 1 (с функцией mSATA) | ||
| ‧Накопитель | SATA |
1 x SATA 2.0 |
|
| IDE | Н/Д | ||
| eSATA | Н/Д | ||
| CFast | Н/Д | ||
| mSATA | 1 (общий со слотом Mini-PCIe) | ||
| CompactFlash | Н/Д | ||
| ‧ Требования к питанию | Адаптер питания | ATX, DC-in 12В/19В/24В | |
| Блок питания | Н/Д | ||
| ‧ Условия эксплуатации | Рабочая температура | 0 ~ 60°C | |
| Рабочая влажность | 10 ~ 90%, без конденсации | ||
| Температура хранения | -20 ~ 80°C | ||
| Влажность при хранении | 10 ~ 90%, без конденсации | ||
| ‧ Форм-фактор | Габариты | 170мм x 170мм (Mini-ITX) | |
| Вес | 0,37 кг | ||
| ‧ Соответствие стандартам | ЭМС | FCC, CE, C-Tick, VCCI, BSMI | |
 |
|||
|
‧ Номер детали
|
Описание
|
||
|
Скоро будет
|
|||
 |
|||
|
‧ Номер детали
|
Описание
|
Количество | |
| Скоро будет | |||
Технические характеристики продукта
- Номер детали
- MS-98E3
Processor
- CPU
- Intel® Celeron® Processor J1900, QC, 10W
Intel® Celeron® Processor N2930, QC, 7.5W
- Frequency
- J1900, 2.0 GHz, up to 2.42 GHz
N2930, 1.83 GHz, up to 2.16 GHz
- L2 Cache
- 2 MB
- CPU Type
- BGA
- Chipset
- Integrated
- BIOS
- AMI
Memory
- Technology
- Dual-channel DDR3L 1333/1066 MHz
- Max. Capacity
- Up to 8GB
- Socket
- 2 x 204-pin SO-DIMMs
Display
- Controller
- Intel® HD Graphics
- Graphic Memory
- Depends on CPU
- LVDS
- Daul Channel 24-bit (add chrontel 7511B chipset)
- VGA
- 1
- HDMI
- 1
- Multiple Display
- 2 independent displays
- Display Mode
- VGA up to 2560 x 1600
HDMI™ up to 1920 x 1080
LVDS up to 1920 x 1200
Ethernet
- Controller
- 2 x Intel® i210-AT GbE LAN
Audio
- Controller
- Realtek® ALC887 HD Audio Codec
Super I/O
- Controller
- Fintek F81866AD-I
H/W Monitor
- Watchdog Timer
- 256-level Watchdog Timer
- Smart Fan
- Yes
TPM
- Controller
- Pin header
I/O Interface
- PS/2
- 1 (Pin header)
- USB
- 8 x USB 2.0 (4 x internal, 4 x rear)
1 x USB 3.1 Gen 1 (internal)
- Serial
- 6 x COM (COM1~2: rear; COM3~6: internal)
COM1: RS-232/422/485, 0V/5V/12V
COM 2~6: RS232, 0V/5V/12V
- GPIO
- 8-bits (4 x GPI, 4 x GPO), 5V
Expansion Slot
- PCI
- 1
- Mini-PCIe
- 1 x Full-size, mSATA
Storage
- SATA
- 1 x SATA 2.0
- mSATA
- 1
Power Supply
- DC Input
- DC-in 12V/19V/24V
- ATX
- ATX-Power 20P
Environment
- Operating Temperature
- 0 ~ 60°C
Note: Thermal w/ Airflow:0.7m/s
- Operating Humidity
- 10 ~ 90%, non-condensing
- Storage Humidity
- 10 ~ 90%, non-condensing
- Storage Temperature
- -20 ~ 80°C
Form Factor
- Dimensions
- 170 x 170 mm (Mini-ITX)
- Weight
- 0.37 kg
Certification
- EMC
- FCC, CE, RCM, VCCI, BSMI
Software Platform
- OS Support
- Windows 7 (32/64-bit)
Windows 8 (32/64-bit)
Windows 10 (64-bit)
Ordering Information
- Part Number
- Description
- 919-98E3-001
- MS-98E3 10 Intel Bay Trail D sku-J1900, DC,1*Mini PCI_E+2*DDR3L SO DIMM,1*PCI, 1*mini PCIe (with msata function), 8*USB 2.0, 1*USB 3.0,6*COM
- 919-98E3-002
- MS-98E3 10 OPT: A Intel Bay Trail D sku-J1900, ATX- ,1*Mini PCI_E+2*DDR3L SO DIMM,1*PCI, 1*mini PCIe (with msata function), 8*USB 2.0, 1*USB 3.0,6*COM
Packing List
- Part Number
- Description
- Quantity
- K10-3004215-V03
- DC power cable, 160mm
- 1
- K1D-1012064-V03
- SATA cable, 200mm
- 1
- 21-98E3010-C22
- I/O shield
- 1
- G71-SEDC113-X03
- Driver CD
- 1
Optional Item
- Part Number
- Description
- K14-1018003-V03
- COM port cable, 300mm
- K1B-3008012-E06
- USB 2.0 cable, 330mm
