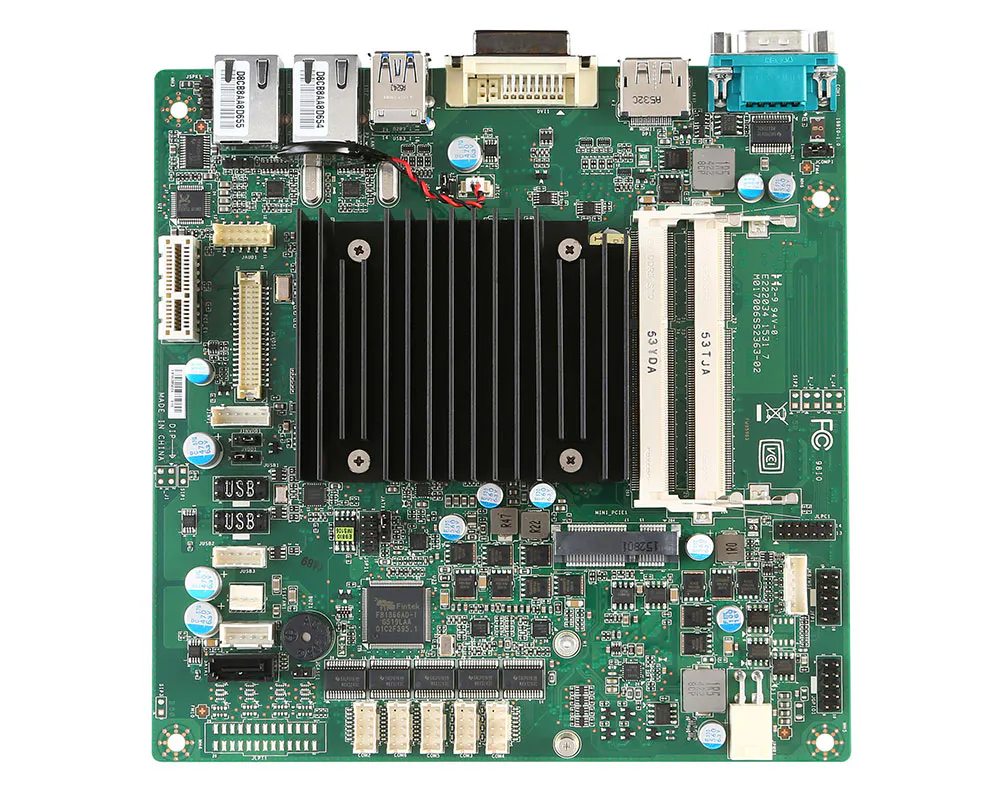

Mini-ITX на базе платформы Intel® Atom™ Braswell: энергоэффективное решение в тонком/низкопрофильном безвентиляторном исполнении
- Система на кристалле (SoC) Intel® серии Braswell
- 2 слота DDR3L 1600/1333 МГц SODIMM, поддержка до 8 ГБ оперативной памяти

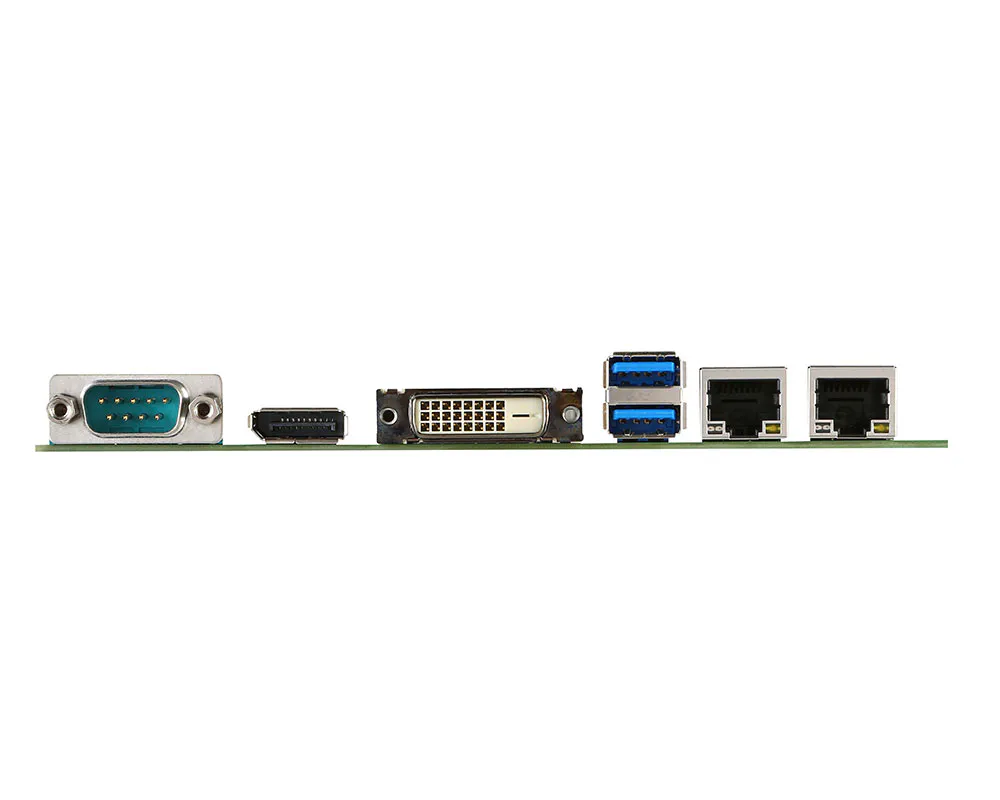

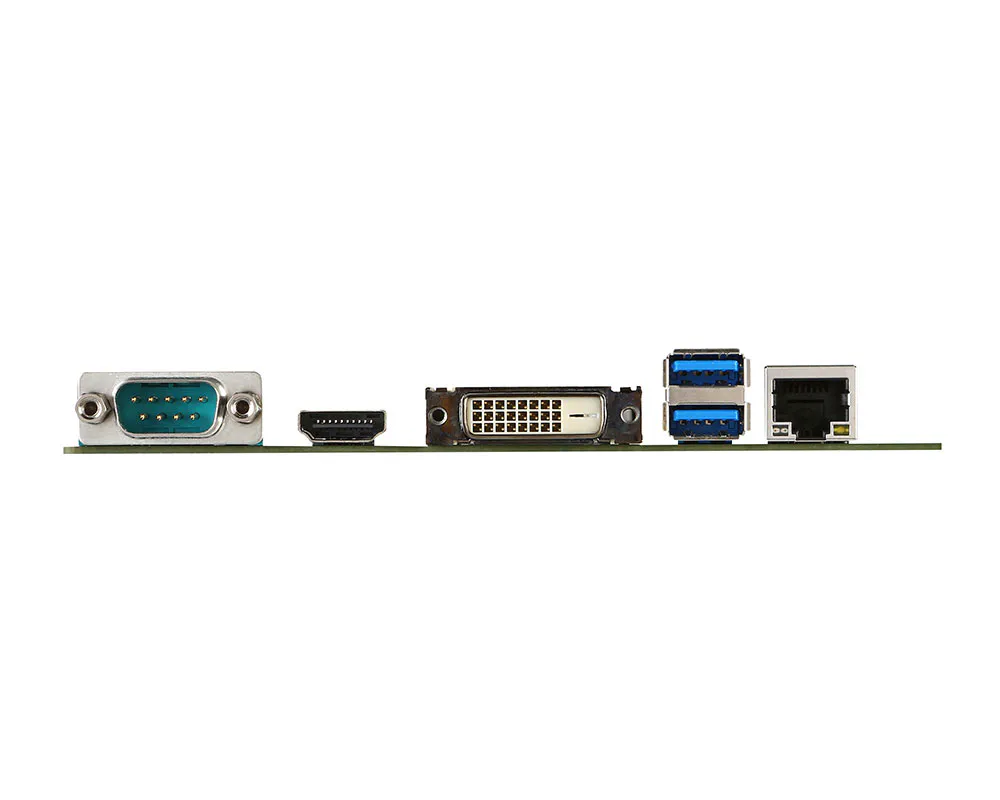

- Три независимых видеовыхода: DVI-D, DisplayPort (HDMI™ опционально), LVDS
- 2 гигабитных LAN-порта с разъёмом RJ-45
- Слоты расширения: 1× PCIe x1 (Gen 2), 1× Mini-PCIe (полноразмерный/половинный, с поддержкой mSATA)
- Накопители: mSATA, SATA 3.0; поддержка RAID-массивов SATA 0/1
- Интерфейсы: 2× USB 3.2 Gen 1, 5× USB 2.0, 6× COM (1× RS-485), GPIO, LPT (опционально), PS/2, аудио, S/PDIF, разъём для системного вентилятора
- Встроенный модуль TPM 1.2 (опционально)
- Питание: DC-IN 12 В
- Overview
- Технические характеристики продукта
- Ordering-Information
- Packing-List
- Optional-Items
 |
|||
| ‧ Процессор | ЦП | Intel® Braswell N3700/N3150/N3050/N3000 | |
| Частота | Зависит от ЦП | ||
| Кэш L2 | Зависит от ЦП | ||
| Тип процессора | BGA | ||
| Чипсет | Интегрированный | ||
| BIOS | AMI | ||
| ‧Память | Технология | Двухканальная DDR3L 1066/1333 МГц | |
| Макс. ёмкость | До 8 ГБ | ||
| Разъём | 2 x 204-контактных SO-DIMM (1 слот для опциональной модели) | ||
| ‧Дисплей | Контроллер | Intel® HD Graphics | |
| Видеопамять | Общая системная память до 1,7 ГБ SDRAM | ||
| LVDS | Двухканальный 24-битный | ||
| DVI | 1 (DVI-D) | ||
| HDMI™ | 1 (общая плата с DP) | ||
| DisplayPort | 1 (общая плата с HDMI™) | ||
| Несколько дисплеев | 3 независимых дисплея | ||
| Интерфейс дисплея |
LVDS до 1920 × 1200 DP до 3840 × 2160 HDMI™ до 2560 × 1600 |
||
| ‧Ethernet | Контроллер |
2 или 1 × Realtek® RTL8111G-CG GbE LAN (в зависимости от модели) |
|
| ‧Аудио | Контроллер | Realtek® ALC887 на общей плате с ALC888S | |
| ‧Super I/O | Контроллер | Fintek F81866AD-I | |
| ‧Аппаратный мониторинг | Сторожевой таймер | 256-уровневый сторожевой таймер | |
| Smart Fan | Да | ||
| ‧TPM | Контроллер |
Штыревой разъём (по умолчанию) Infineon SLB9635TT 1.2 (опция по спецификации) |
|
| ‧Интерфейсы ввода-вывода | USB |
2 × USB 3.0 (задняя панель) 5 × USB 2.0 (штыревой разъём) |
|
| Последовательный порт |
6 × COM (1 × задняя панель; 5 × внутренние) COM1: RS-232/422/485, 0В/5В/12В COM2~6: RS-232, без питания |
||
| Параллельный порт | 1 (опция по спецификации) | ||
| PS/2 | 1 | ||
| GPIO | 8 бит (4 × GPI; 4 × GPO), 5В | ||
| ‧Слоты расширения | PCIe x 16 | Нет | |
| PCIe x 4 | Нет | ||
| PCIe x 1 | 1 | ||
| PCI | Нет | ||
| Mini-PCIe | 1 (полноразмерный на общей плате с mSATA, поддержка половинных карт) | ||
| ‧Накопители | SATA |
1 × SATA 3.0 |
|
| mSATA | 1 (поддерживается через слот mini-PCIe) | ||
| ‧ Блок питания | DC | Вход постоянного тока 12 В | |
| ATX | Нет | ||
| ‧ Условия эксплуатации | Рабочая температура | 0 ~ 60°C | |
| Рабочая влажность | 10 ~ 90%, без конденсации | ||
| Температура хранения | -20 ~ 80°C | ||
| Влажность при хранении | 10 ~ 90%, без конденсации | ||
| ‧ Форм-фактор | Размеры | 170 мм × 170 мм (Mini-ITX) | |
| Вес | 0,37 кг | ||
| ‧ Соответствие стандартам | ЭМС | FCC, CE, C-Tick, VCCI, BSMI | |
 |
|||
|
‧ Артикул
|
Описание
|
||
|
Скоро в продаже
|
|||
 |
|||
|
‧ Артикул
|
Описание
|
Количество | |
| Скоро в продаже | |||
Технические характеристики продукта
- Номер детали
- MS-98I0
Processor
- CPU
- Intel® Pentium processor N3710, QC, 6W
Intel® Celeron processor N3160, QC, 6W
Intel® Celeron processor N3060, DC, 6W
Intel® Celeron processor N3010, DC, 4W
- Frequency
- N3710, 1.6 GHz, up to 2.56 GHz
N3160, 1.6 GHz, up to 2.24 GHz
N3060, 1.6 GHz, up to 2.48 GHz
N3010, 1.04 GHz, up to 2.24 GHz
- L2 Cache
- 2MB
- CPU Type
- BGA
- Chipset
- Integrated
- BIOS
- AMI
Memory
- Technology
- Dual-channel DDR3L 1333/1600 MHz
- Max. Capacity
- Up to 8GB
- Socket
- 2 x 204-pin SO-DIMMs (1 slot for opt SKU)
Display
- Controller
- Intel® HD Graphics
- Graphic Memory
- Depends on CPU
- LVDS
- Dual channel 24-bit
- DVI
- 1 (DVI-D)
- HDMI
- 1 (colay with DP)
- DisplayPort
- 1 (colay with HDMI™)
- Multiple Display
- 3 independent displays
- Display Interface
- LVDS up to 1920 x 1200
DP up to 3840 x 2160
HDMI™ up to 1920 x 1200
DVI up to 1920 x 1200
Ethernet
- Controller
- 2 or 1 x Realtek® RTL8111G-CG GbE
LAN (depends on SKU)
Audio
- Controller
- Realtek® ALC887 co-lay ALC888S
Super I/O
- Controller
- Fintek F81866AD-I
H/W Monitor
- Watchdog Timer
- 256-level Watchdog Timer
- Smart Fan
- Yes
TPM
- Controller
- Pin header (default)
Infineon SLB9635TT 1.2 (by BOM option
I/O Interface
- PS/2
- 1 (pin header)
- USB
- 5 x USB 2.0 (internal)
2 x USB 3.1 Gen 1 (rear)
- Parallel
- 1 (by BOM option)
- Serial
- 6 x COM (1 x rear; 5 x internal)
COM1: RS-232/422/485, 0V/5V/12V
COM2~6: RS-232, w/o power
- GPIO
- 8-bits (4 x GPI; 4 x GPO), 5V
Expansion Slot
- PCIe x1
- 1
- Mini-PCIe
- 1 (Full size co-lay mSATA, support Half-size card)
Storage
- SATA
- 1 x SATA 3.0
- mSATA
- 1 (support by mini PCIe slot)
Power Supply
- DC Input
- DC-in 12V
Environment
- Operating Temperature
- 0 ~ 60°C
Note: Thermal w/ Airflow:0.7m/s
- Operating Humidity
- 10 ~ 90%, non-condensing
- Storage Humidity
- 10 ~ 90%, non-condensing
- Storage Temperature
- -20 ~ 80°C
Form Factor
- Dimensions
- 170 x 170 mm (Mini-ITX)
- Weight
- 0.37 kg
Certification
- EMC
- FCC, CE, RCM, VCCI
Software Platform
- OS Support
- Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 (64-bit)
Linux (Support by request)
Ordering Information
- Part Number
- Description
- 919-98I0-103
- MS-98I0\609-98I0-030\809-98I0-103 VER: 10 OPT:C, FANLESS, Braswell N3160, 2*DDR3L, 1*PCIex1, 1*DP, 1*DVI-D, 5*USB2.0, 2*USB3.0, 6*COM, 1*Mini-PCIe, 2*LAN, 1*SATA, 1*SATA Cable, 1*Power Cable, I/O Shield, BULK, For Channel
- 919-98I0-104
- MS-98I0\609-98I0-040\809-98I0-104 VER: 10 OPT:D, FANLESS, Braswell N3060, 1*DDR3L, 1*PCIex1, 1*DP, 1*DVI-D, 5*USB2.0, 2*USB3.0, 6*COM, 1*Mini-PCIe, 1*LAN, 1*SATA, 1*SATA CABLE, 1*Power CABLE, I/O Shield, BULK, For Channel
- 919-98I0-105
- MS-98I0\609-98I0-050\809-98I0-105 VER: 10 OPT:E, FANLESS, Braswell N3160, 2*DDR3L, 1*PCIex1, 1*HDMI™, 1*DVI-D, 5*USB2.0, 2*USB3.0, 6*COM, 1*Mini-PCIe, 2*LAN, 1*SATA, 1*SATA Cable, 1*Power Cable, I/O Shield, BULK, For Channel
Packing List
- Part Number
- Description
- E21-98I0010-C22
- I/O Shielding (2 x LAN)
- E21-98I0020-C22
- I/O Shielding (1 x LAN)
- G71-SEDC146-N56
- Driver CD
- K1D-1012064-V03
- SATA Cable, 200mm
- K10-3004215-V03
- DC power cable, 160mm
Optional Item
- Part Number
- Description
- K14-1018003-V03
- COM port cable, 300mm
- K1B-3008012-E06
- USB 2.0 Cable, 330mm
